Что такое конвейерные системы и как они работают?

В современную индустриальную эпоху бесперебойное движение материалов является сердцем производства, логистики и горнодобывающей промышленности. Ленточный конвейер превратился из простого механизма из деревянных досок и кожаных ремней в сложную инженерную конструкцию, обеспечивающую работу глобальных цепочек поставок. Будь то транспортировка минерального сырья через километры пересеченной местности или сортировка тысяч посылок в высокотехнологичном распределительном центре, системы ленточных конвейеров являются незаменимыми инструментами, повышающими эффективность работы. По мере того как отрасли продвигаются к Индустрии 4.0, зависимость от высокопроизводительных резиновых конвейерных лент или прецизионных плоских ленточных конвейеров только усиливается, поэтому лицам, принимающим решения в сфере B2B, крайне важно понимать механику и стратегическую ценность этих систем.

Ленточная конвейерная система — это механическое погрузочно-разгрузочное устройство, состоящее из двух или более шкивов с непрерывной петлей материала — конвейерной лентой — которая вращается вокруг них для транспортировки товаров из одной точки в другую посредством трения или принудительного привода. Используя высокопрочную резиновую конвейерную ленту или специализированный плоский ленточный конвейер, эти системы ленточных конвейеров обеспечивают последовательный, автоматизированный и энергоэффективный метод перемещения сыпучих материалов или отдельных единиц продукции на различных этапах производства и распределения.

Сложность современного ленточного конвейера заключается в интеграции в нем технологий материаловедения, управления двигателем и проектирования конструкций. Выбор подходящей системы ленточных конвейеров требует глубокого изучения конкретных потребностей применения, включая грузоподъемность, условия окружающей среды и физические свойства перемещаемых материалов. от тяжелых требований к Варианты огромны: В этой статье представлено подробное руководство по истории, типам и внутренней работе этих жизненно важных систем, которое поможет вам оптимизировать производительность и надежность вашего предприятия. резиновой конвейерной ленте для горнодобывающей промышленности до гигиенических стандартов плоского ленточного конвейера для пищевых продуктов .

Оглавление

• История конвейерных систем

• Типы конвейерных систем

• Перспективы отрасли: мнение ведущих экспертов в области погрузочно-разгрузочных работ

• Как работают конвейерные системы

• Преимущества конвейерных систем

• Резюме: Перспективность вашего погрузочно-разгрузочного оборудования

История конвейерных систем

История ленточных конвейерных систем восходит к концу 18 века, начиная с базовых кожаных и деревянных конструкций, используемых для перемещения зерна, и превращаясь в современный ленточный конвейер, приводимый в действие современными синтетическими материалами и электродвигателями. Эта эволюция ознаменовалась переходом от ручного труда к автоматизированным ленточным конвейерным системам, где появление в 20-м веке конвейерной ленты из армированной резины произвело революцию в тяжелой промышленности, позволив транспортировать абразивные материалы на большие расстояния.

В конце 1700-х годов самые ранние версии ленточного конвейера были примитивными и часто представляли собой кожаный ремень, перемещающийся по деревянной кровати. Эти системы в основном использовались в портах и ​​на мукомольных заводах для перевозки бестарного зерна. Поскольку в качестве материалов использовались только натуральные волокна и шкуры животных, первые системы ленточных конвейеров были ограничены по длине и весу. Тем не менее, они предоставили основополагающее доказательство концепции: непрерывный контур может значительно сократить человеческие усилия, необходимые для транспортировки материалов.

Промышленная революция послужила мощным катализатором инноваций в технологии ленточных конвейеров . В 1892 году Томас Робинс начал разработку серии изобретений, которые привели к созданию конвейерной системы для транспортировки угля и руды. Это был поворотный момент, когда резиновая конвейерная лента начала формироваться как специализированный промышленный компонент. Включив в резину каркас из ткани или металлической сетки, инженеры создали плоский ленточный конвейер, способный выдерживать удары острых камней и трение высокоскоростных шкивов, заложив основу для современной горнодобывающей промышленности.

В 20-м веке наблюдался наиболее быстрый прогресс, особенно с появлением синтетических полимеров во время Второй мировой войны. Эти новые материалы позволили создать резиновую конвейерную ленту , устойчивую к теплу, маслу и химикатам, что расширило использование ленточных конвейерных систем на линиях химической обработки и сборки автомобилей. Сегодня ленточный конвейер представляет собой шедевр автоматизации, использующий датчики и частотно-регулируемые приводы (ЧРП) для координации сложной логистики. Этот исторический путь от кожаных ремней к интеллектуальным ленточным конвейерным системам подчеркивает последовательное стремление к большей долговечности и точности.

Типы конвейерных систем

Существует множество типов ленточных конвейерных систем, адаптированных к конкретным промышленным потребностям: от стандартных плоских ленточных конвейеров, используемых в общем производстве, до мощных резиновых конвейерных систем, предназначенных для горнодобывающей промышленности и погрузки-разгрузки сыпучих материалов. Каждый вариант ленточного конвейера разработан для решения уникальных задач, таких как наклонная транспортировка, высокоскоростная сортировка или гигиеническая обработка, гарантируя, что системы ленточных конвейеров могут быть интегрированы практически в любой промышленный рабочий процесс.

Наиболее распространенным вариантом является плоский ленточный конвейер , в котором используется ряд приводных шкивов для перемещения непрерывной петли материала. Этот тип ленточного конвейера является рабочей лошадкой внутренней логистики, которую можно найти повсюду: от багажных каруселей в аэропортах до касс продуктовых магазинов. На складе B2B системы ленточных конвейеров , использующие плоский ленточный конвейер, ценятся за их способность транспортировать предметы различной формы и размера без зацеплений, при условии, что поверхность резиновой конвейерной ленты правильно выбрана в соответствии с требованиями к трению товаров.

Сравнительный анализ типов конвейерных лент

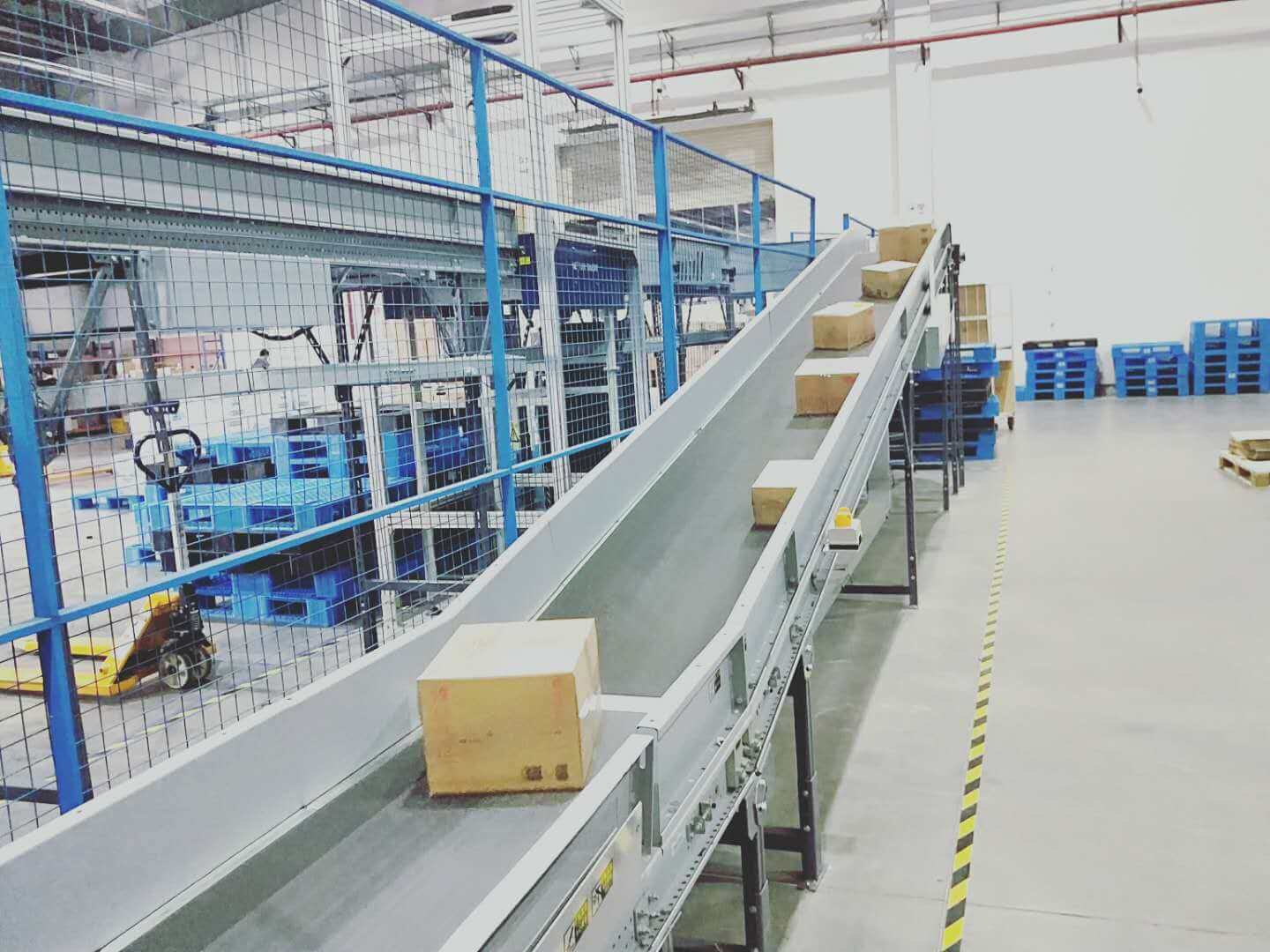

Специализированные применения требуют более сложных систем ленточных конвейеров . Например, ленточные конвейеры с планками имеют вертикальные «ребра» или планки, прикрепленные к резиновой поверхности конвейерной ленты . Они необходимы для перемещения сыпучих материалов вверх по крутым склонам, где стандартный плоский ленточный конвейер позволяет продукту скользить назад. В пищевой и фармацевтической промышленности стали популярны модульные пластиковые Хотя у них нет сплошной поверхности, как у традиционных ленточные конвейерные системы . резиновых конвейерных лент , они исключительно легко чистятся и обеспечивают «дренаж» во время процессов промывки, что соответствует строгим санитарным нормам.

Наконец, для промышленного использования с высокой производительностью трубчатый конвейер и наземный используются со стальным кордом ленточный конвейер на большие расстояния. В этих системах часто используется резиновая конвейерная лента , длина которой может достигать нескольких километров. Изгибая ленточный конвейер в форме трубы, материал защищен от ветра и дождя, а окружающая среда защищена от пыли. Эти усовершенствованные системы ленточных конвейеров демонстрируют невероятную инженерную гибкость концепции плоских ленточных конвейеров , доказывая, что при правильном выборе каркаса и материала покрытия нет предела возможностям ленточного конвейера .

Перспективы отрасли: мнение ведущих экспертов в области погрузочно-разгрузочных работ

Чтобы понять стратегическое применение систем ленточных конвейеров , полезно изучить точку зрения лидеров отрасли, которые специализируются на проектировании и обслуживании этих систем.

Платформа Redline Systems подчеркивает, что «эффективность ленточного конвейера определяется стыком ленты и приводного шкива». Их точка зрения заключается в том, что многие предприятия не могут оптимизировать свои системы ленточных конвейеров, потому что они выбирают неправильное «отставание» или текстуру поверхности для своей резиновой конвейерной ленты . Они утверждают, что для тяжелых условий эксплуатации плоский ленточный конвейер должен быть оснащен покрытием с высоким коэффициентом трения, чтобы предотвратить потери энергии из-за проскальзывания, что является основной причиной преждевременного износа ленты.

Платформа Semcor фокусируется на «науке о каркасе резиновой конвейерной ленты», утверждая, что внутреннее армирование является наиболее важным фактором долговечности. С их точки зрения, ленточный конвейер в условиях высоких воздействий (например, в каменоломне) должен использовать многослойную резиновую конвейерную ленту со специальной технологией рип-стоп. Они отмечают, что, хотя первоначальная стоимость высококачественных ленточных конвейерных систем выше, общая стоимость владения ниже из-за сокращения времени простоя и меньшего количества необходимых соединений на поверхности плоского ленточного конвейера .

Обобщая эти взгляды, становится ясно, что отрасль рассматривает ленточный конвейер как интегрированную машину, в которой материал ленты и механический привод должны быть идеально согласованы. Независимо от того, выбираете ли вы плоский ленточный конвейер для легкой сортировки или массивную резиновую конвейерную ленту для транспортировки руды, все сходятся во мнении, что точность спецификации является ключом к окупаемости инвестиций в системы ленточных конвейеров..

Как работают конвейерные системы

Конвейерные системы работают за счет использования электродвигателя для вращения приводного шкива, который создает трение о нижнюю часть непрерывной резиновой конвейерной ленты, заставляя ее перемещаться по ряду натяжных роликов или по плоской платформе. Это механическое движение позволяет плоскому ленточному конвейеру переносить грузы по горизонтальной или наклонной траектории, в то время как натяжное устройство гарантирует, что ленточный конвейер остается достаточно натянутым, чтобы поддерживать необходимое сцепление для постоянной скорости и распределения нагрузки в системах ленточных конвейеров.

Сердцем любого ленточного конвейера является привод. Обычно расположенный в «голове» или на разгрузочном конце конвейера, приводной шкив соединен с двигателем и коробкой передач. Когда шкив вращается, он тянет резиновую конвейерную ленту вдоль верхней части рамы. В высокопроизводительных системах ленточных конвейеров приводной шкив часто «изолирован» слоем резины или керамики для увеличения трения между шкивом и поверхностью Это предотвращает вращение двигателя без перемещения ремня, что является распространенной причиной отказа в плохо обслуживаемых системах. плоского ленточного конвейера .

Критические компоненты ленточного конвейера

1. Ремень: Непрерывная петля, например резиновая конвейерная лента , несущая груз.

2. Приводной шкив: приводной компонент, который перемещает плоский ленточный конвейер..

3. Натяжные ролики/ролики: ролики без привода, которые поддерживают резиновую конвейерную ленту и уменьшают трение.

4. Натяжной блок: натяжной механизм, предотвращающий провисание ленточного конвейера .

5. Рама: Каркас из конструкционной стали, который удерживает все компоненты системы ленточного конвейера на одном уровне.

6. Двигатель: источник энергии, который приводит в движение плоский ленточный конвейер через коробку передач.

Поддержка так же важна, как и движение. В плоском ленточном конвейере лента может скользить по гладкой металлической «направляющей», которая идеально подходит для легких грузов и коротких расстояний. Однако в системах ленточных конвейеров для тяжелых условий эксплуатации резиновая конвейерная лента поддерживается «натяжными роликами» — набором роликов, которые уменьшают трение и мощность, необходимую для перемещения груза. Расположив эти натяжные ролики в форме «корыта», стандартный плоский ленточный конвейер можно превратить в высокопроизводительный сухогруз, поскольку чашеобразная форма резиновой конвейерной ленты предотвращает высыпание материала по бокам.

Цикл завершается обратным путем. После того, как резиновая конвейерная лента сбрасывает нагрузку с главного шкива, она возвращается под раму к «хвостовому» шкиву. Во время обратного пути для удаления любого «обратного потока» — материала, прилипшего к поверхности Этот этап технического обслуживания жизненно важен в плоского ленточного конвейера , часто используются специальные «очистители лент» или скребки. системах ленточных конвейеров, поскольку он предотвращает скопление материала на роликах, что может привести к неправильному движению ленточного конвейера или его повреждению.

Преимущества конвейерных систем

Преимущества ленточных конвейерных систем включают значительную экономию труда за счет автоматизации, высокую скорость обработки больших объемов материала и снижение травматизма на рабочем месте за счет устранения необходимости подъема тяжестей вручную. Кроме того, хорошо спроектированный ленточный конвейер может работать в средах, опасных для человека, в то время как специализированный резиновый ленточный конвейер или плоский ленточный конвейер обеспечивают более низкую стоимость транспортировки энергии на тонну, чем традиционная транспортировка материалов на транспортных средствах.

Эффективность труда, пожалуй, самая непосредственная выгода для любой операции B2B. Вместо команды рабочих или нескольких вилочных погрузчиков, перемещающих товары, один ленточный конвейер может обеспечить непрерывный поток продукции 24 часа в сутки, 7 дней в неделю. Такая последовательность позволяет лучше планировать производство и устраняет «узкие места», характерные для ручной транспортировки. Современные системы ленточных конвейеров также обладают высокой масштабируемостью; плоский ленточный конвейер можно легко расширить или интегрировать с датчиками для связи с системой управления складом (WMS), создавая по-настоящему интеллектуальную логистическую среду.

Стратегические преимущества для промышленных объектов

• Экономическая эффективность: системы ленточных конвейеров имеют более низкие эксплуатационные расходы, чем методы с использованием грузовиков и лопат, при перевозке на большие расстояния.

• Безопасность: снижает нагрузку на вилочные погрузчики и ручной подъем, которые являются основными причинами несчастных случаев на складах.

• Воздействие на окружающую среду: ленточные конвейерные системы с электроприводом производят меньше выбросов, чем транспорт внутреннего сгорания.

• Целостность продукта: плоский ленточный конвейер обеспечивает плавный ход, уменьшая повреждение хрупких товаров по сравнению с выгрузкой навалом.

• Универсальность: может быть сконфигурирована как резиновая конвейерная лента для угля или гигиеническая лента для медицины.

Экологические преимущества и безопасность также имеют первостепенное значение. С точки зрения безопасности ленточный конвейер не позволяет работникам перемещать тяжелые грузы при условии наличия надлежащей защиты. С экологической точки зрения с электрическим приводом системы ленточных конвейеров намного тише и чище, чем автомобили с дизельным двигателем. В таких отраслях, как горнодобывающая промышленность, наземный резиновый конвейер снижает потребность в тяжелых грузовиках, значительно снижая выбросы углекислого газа и образование пыли на объекте. Это делает плоский ленточный конвейер не просто выбором эффективности, но и выбором устойчивого развития.

Наконец, долгосрочная окупаемость систем ленточных конвейеров зависит от их долговечности. Высококачественная резиновая конвейерная лента рассчитана на долгие годы даже при постоянном воздействии ультрафиолетовых лучей, влаги и абразивных материалов. Поскольку в конструкции плосколенточного конвейера меньше движущихся частей по сравнению с транспортным средством, требования к техническому обслуживанию предсказуемы и управляемы. Инвестируя в системы ленточных конвейеров премиум-класса , компании могут обеспечить надежную «артерию» для своего предприятия, которая будет функционировать десятилетиями, адаптируясь к меняющимся производственным потребностям с минимальной реконфигурацией.

Резюме: Перспективность вашего погрузочно-разгрузочного оборудования

Таким образом, ленточные конвейерные системы являются основой современной промышленной производительности, предлагая универсальное и эффективное решение для транспортировки материалов за счет использования высокопроизводительных компонентов, таких как резиновая конвейерная лента и плоский ленточный конвейер. Понимая, как работают эти системы ленточных конвейеров — от трения приводного шкива до поддержки натяжных роликов — предприятия могут выбрать ленточный конвейер, который максимизирует пропускную способность и минимизирует совокупную стоимость владения.

Будущее ленточных конвейеров становится все более цифровым. Мы наблюдаем рост «умных» ленточных конвейерных систем, оснащенных датчиками Интернета вещей, которые могут предсказать, когда резиновая конвейерная лента вот-вот выйдет из строя или когда шкив перегреется. Переход к профилактическому техническому обслуживанию гарантирует, что плоский ленточный конвейер останется наиболее надежным доступным методом транспортировки. Поскольку глобальный спрос на ресурсы и потребительские товары продолжает расти, скромный ленточный конвейер будет продолжать развиваться, становясь быстрее, сильнее и энергоэффективнее.

Независимо от того, проектируете ли вы новый объект или модернизируете существующий, выбор ленточных конвейерных систем является основополагающим решением. Приоритет качества резиновой конвейерной ленты и точности конструкции плосколенточного конвейера принесет дивиденды в виде безопасности, скорости и надежности. Ленточный конвейер – это больше, чем просто инструмент; это стратегический актив, который при правильном использовании обеспечивает постоянное конкурентное преимущество в сложном мире погрузочно-разгрузочных работ.
