Изогнутые конвейерные ленты революционизируют материальный транспорт, плавно маневрируя вокруг изгибов. Точное измерение обеспечивает эффективность и предотвращает дорогостоящие ошибки. В этом посте вы выучите методы для точного измерения изогнутых ремней.

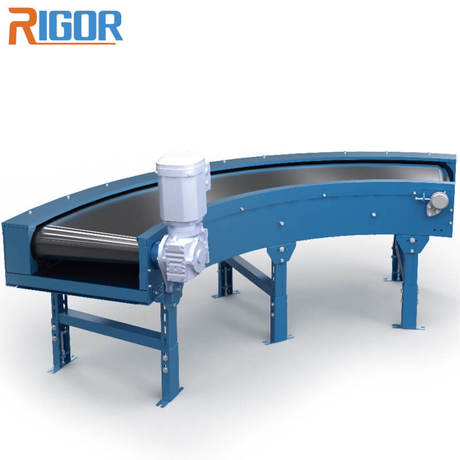

Изогнутые конвейерные ленты предназначены для плавного перемещения материалов вокруг изгибов и углов, вписываясь в пространства, где не могут прямые конвейеры. В отличие от прямых поясов, эти ремни могут сгибаться по горизонтали, позволяя им менять направление, не останавливая поток. Эта гибкость помогает оптимизировать пространство на фабриках или складах, уменьшая след конвейерной системы.
Одной из ключевых функций является их способность катиться в трубчатую форму во время работы. Эта форма помогает держать материалы сосредоточены на ремне, уменьшая разлив и повышая безопасность. Пояс обычно имеют сильную боковую жесткость, чтобы поддерживать свою форму, будучи достаточно гибкой, чтобы сгибаться вокруг кривых. Материалы, такие как нейлонополиэфирные смеси, распространены, потому что они сочетают в себе долговечность, эластичность и устойчивость к износу, озону, ультрафиолетовым лучам и сгибанию.
Изогнутые конвейерные ленты также поставляются с различными типами изгиба, такими как горизонтальные изгибы, S-образные изгибы, выпуклые дуги и вогнутые дуги. Каждый тип соответствует различным потребностям макета и влияет на то, как ремень обрабатывает напряжение и напряжение. Например, выпуклые дуги обычно требуют большего радиуса кривизны для предотвращения скручивания и чрезмерного износа.
Преимущества включают:
Эффективность пространства: они вписываются в конвейерные пути в плотные или нерегулярные пространства.
Гладкий поток материала: форма трубки помогает держать материалы центрированными и безопасными.
Долговечность: предназначен для обработки напряжений изгиба без повреждений.
Универсальность: подходит для многих отраслей и материалов, от легких пакетов до тяжелых товаров.

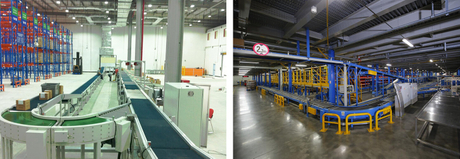

Изогнутые конвейерные ремни широко используются в разных отраслях, требующих эффективной обработки материалов в ограниченных пространствах или сложных макетах. Вот некоторые общие приложения:
Производство: движущиеся части между станциями сборки, когда прямые пути невозможны.
Переработка пищевых продуктов: транспортировка пищевых продуктов по углам при сохранении гигиены и предотвращения разлива.
Работа в сфере добычи и массовой обработки: перенос тяжелых, абразивных материалов через изгибы без повреждения ремня.
Упаковка: эффективно перенаправление пакетов и продуктов посредством сортировки и упаковочных линий.
Складирование и распространение: оптимизация пространства путем маршрутизации конвейеров через углы и вокруг препятствий.
Каждое приложение получает выгоду от способности ремня поддерживать постоянную скорость и натяжение, несмотря на кривые, обеспечивая плавную непрерывную работу. Промышленности часто выбирают ремни, основываясь на конкретных потребностях, таких как вес нагрузки, условия окружающей среды и требуемую долговечность.
Тип и материал конвейерной ленты значительно влияют на то, как вы измеряете его кривизну. Изогнутые ремни предназначены для переворачивания в трубчатую форму во время работы, поэтому им нужна правильная боковая жесткость и гибкость. Материалы, такие как нейлоно-полиэфирные смеси, распространены, потому что они хорошо уравновешивают прочность и эластичность. Эластичность основного материала ремня, часто измеряемая его упругим модулем, напрямую влияет на самый маленький радиус, который он может сгибаться без повреждения.
Внешние и внутренние чехлы ремня также играют роли. Внешний слой должен противостоять погоде, озону, ультрафиолетовым лучам и повторному сгибанию, в то время как внутренний слой нуждается в превосходной износостойкости. Эти свойства гарантируют, что ремень сохраняет свою форму и долговечность вокруг кривых. При измерении кривизны знание материала ремня помогает предсказать, насколько жесткой может быть кривая, и направляет выбор радиуса.
Диаметр трубы изогнутой конвейерной ленты определяет ширину ремня и влияет на радиус кривизны. Больший диаметр трубы означает более широкий ремень, который влияет на разницу между внутренними и наружными радиусами дуги в изогнутом сечении. Эта разница вызывает различную напряженность по ширине ремня, причем края испытывают большее напряжение, чем в центре.
Как правило, радиус кривизны пропорционален диаметру трубы. Дизайнеры выбирают диаметр трубы на основе таких факторов, как передача емкости, скорость ремня и размер транспортируемых материалов. При измерении кривой важно учитывать диаметр трубы, потому что она определяет минимальный радиус, который ремень может обрабатывать без чрезмерного напряжения.
Более того, конструкция макета, включая форму изгибов, такую как горизонтальный, S-тип, выпуклый или вогнутые дуги,-охватывает измерение кривизны. Например, выпуклые дуги обычно требуют большего радиуса, чтобы избежать скручивания или повреждения. Макет должен сбалансировать ограничения пространства и механические ограничения, влияя на то, как вы измеряете и устанавливаете кривизну.
Напряжение ремня играет решающую роль в измерении кривизны. Напряжение в изогнутой части обычно выше, чем в прямых участках, что приводит к большему удлинению ремней. Когда натяжение высокое, радиус кривизны должен увеличиться, чтобы уменьшить напряжение на ремне и роликах. Меньшие радиусы заставляют ролики терпеть большие силы, что может сократить их срок службы.
Различные типы изгиба влияют на то, как натяжение и силы распределяются по поясу. Например, горизонтальные изгибы, S-образные изгибы, выпуклые дуги и вогнутые дуги навязывают уникальные напряжения. Выпуклые изгибы часто вызывают больше скручивания, поэтому они требуют тщательного измерения и, как правило, большего радиуса кривизны. Вогнутые изгибы могут обрабатывать меньшие радиусы, но все же требуют точных расчетов напряжения.
Измерение кривизны должно учитывать эти типы изгиба и присутствующее напряжение. Корректировки в радиусе могут быть необходимы для обеспечения плавного работы ремня без повреждений. Расчеты часто используют формулы или таблицы, которые рекомендуют минимальные радиусы на основе типа ремня, натяжения и формы изгиба.
Одним из наиболее надежных способов измерения конвейерной ленты, особенно для более простых систем с двумя шкивами, является формула расстояния от центра к центру. Он рассчитывает длину ремня на основе расстояния между центрами привода шкива и хвостовым шкивом, а также диаметром шкивов. Формула выглядит так:
L = 2 C + π × 2 D + D +4 C ( D - D ) 2
Где:
L = длина ремня
C = расстояние от центра к центру между шкивами
D = диаметр большего шкива
d = диаметр меньшего шкива
π ≈ 3.1416
Эта формула учитывает ремень, обернутая вокруг шкивов и прямые секции между ними. Важно точно измерить расстояние от центра до центра. Используйте рулетку или инструмент для лазерного расстояния для точности. Кроме того, обратите внимание на диаметры шкива внимательно, так как даже небольшие ошибки влияют на конечную длину ремня.
Если ваша конвейерная система имеет регулируемые захваты, помните, что перемещение развлечения меняет центральное расстояние и, следовательно, длину ремня. Например, перемещение забеги 5 дюймов наружу добавляет 10 дюймов к длине ремня, поскольку длина ремня изменяется вдвое больше движения.
Для изогнутых конвейерных лент с несколькими шкивами или сложными макетами формула центра к центру не сработает. Вместо этого используйте технику начала и остановки:
Отметьте начальную точку на верхней поверхности ремня и пометьте ее '0. '
Найдите самую доступную точку вдоль ремня и отметьте ее. Измерьте расстояние между '0 ' и этот знак.
Пробежать конвейера, чтобы вторая отметка перемещалась в исходную позицию '0 '. Отметьте новую точку в самом дальнем доступном месте снова.
Повторите этот процесс, каждый раз измерения между марками, пока ремень не завершит полную петлю обратно в исходную марку '0 '.
Добавьте все измеренные расстояния между оценками. Сумма - общая длина ремня.
Эта техника требует двух человек для безопасности и точности. Всегда убедитесь, что никакие детали тела или инструменты на ремне при пробежек. Этот метод хорошо работает для изогнутых ремней, потому что он следует по фактическому пути, который идет пояс, включая любые изгибы или кривые.
Точные измерения имеют решающее значение. Даже небольшие ошибки могут вызвать такие проблемы, как:
Заказ ремня, который слишком короткий или слишком длинный
Увеличение простоя во время замены ремня
Более высокие затраты из -за переупорядочения или корректировок
Снижение эффективности конвейера
Используйте надежные инструменты измерения и дважды проверьте все измерения. При измерении шкивов измеряйте диаметр в нескольких точках, чтобы подтвердить округлость и точность. Для расстояний в центр, тщательно измерьте вдоль рамы конвейера или используйте лазерные расстояния для лучшей точности.
Кроме того, рассмотрим натяжение ремня и поступок. Если натяжитель полностью расширен или втянут, он влияет на необходимую длину ремня. Отрегулируйте прием в нейтральное положение перед измерением, если возможно.
В сложных конвейерах консультируйте спецификации производителя или используйте специализированное программное обеспечение для расчетов длины ремня. Эти инструменты часто включают кривизну ремня, размеры шкива и коэффициенты натяжения, чтобы обеспечить точные измерения.
Измерение изогнутой конвейерной ленты часто включает в себя работу с физическими препятствиями. Изменения местности, такие как склоны, неровная земля или холмы, могут утомить точных измерений. Здания, столбцы или другие структуры вблизи пути конвейера могут блокировать прямой доступ, заставляя вас оценить расстояния или углы, а не измерять их прямо.
Эти помехи могут привести к ошибкам при определении фактического радиуса кривизны или длины ремня. Например, если конвейер должен изгибаться вокруг опорной колонны, радиус кривой может потребоваться настройка в соответствии с пространством, влияя на точность измерения. В таких случаях вам, возможно, придется:
Используйте косвенные инструменты измерения, такие как лазерные расстояния или общие станции, чтобы захватить расстояния вокруг препятствий.
Разбейте изогнутый участок на меньшие сегменты, измерьте каждый отдельно, затем объедините результаты.
Полагайтесь на подробные чертежи макета или 3D -модели, чтобы дополнить физические измерения.
Планирование измерений в течение времени с минимальной активностью вокруг конвейера помогает снизить риски и обеспечивает лучший доступ. Кроме того, документирование любых корректировок, сделанных из -за местности или ограничений здания, имеет важное значение для будущей ссылки.
Ряное натяжение значительно влияет на измерения изогнутых конвейерных ленты. Когда ремень находится под натяжением, он слегка растягивается, изменяя свою эффективную длину и кривизну. Встречи, которые поддерживают правильное натяжение, могут быть отрегулированы во время работы, динамически динамически изменяя расстояния от центра до центра и длину ремня.
Если вы измеряете ремень, когда захват полностью расширен или втянут, ваши результаты могут не отражать типичную рабочую длину ремня. Чтобы справиться с этим:
Отрегулируйте прием до нейтральной или средней позиции перед измерением. Эта позиция представляет собой среднее рабочее напряжение.
Обратите внимание на текущую настройку поглощения во время измерения, чтобы вы могли рассчитать любые необходимые изменения, если поглощение движется позже.
Используйте формулы, которые учитывают корректировки для принятия. Например, перемещение поступления на расстояние x изменяет длину ремня примерно на 2 раза.
Натяжение ремня также влияет на радиус кривизны. Более высокое напряжение требует большего радиуса, чтобы избежать чрезмерного нагрузки на ремень и ролики. При измерении рассмотрите состояние напряжения и, если возможно, измерьте в нормальных условиях работы, а не когда ремень слабый или чрезмерно плотный.
Измерение изогнутой конвейерной ленты самостоятельно может быть заманчивым, особенно если вы хотите сэкономить время и деньги. Тем не менее, есть несколько факторов, которые следует иметь в виду, прежде чем принять решение сделать это самостоятельно.
Во -первых, изогнутые конвейерные ленты часто имеют сложные макеты с несколькими шкивами и изгибами. Эта сложность делает точное измерение сложным. Без надлежащих инструментов, таких как лазерные расстояния или гибкие измерительные ленты, вы можете в конечном итоге неточить длины или радиуса кривизны.
Во -вторых, безопасность является серьезной проблемой. Конвейерные ремни могут быть тяжелыми и иногда работать в узких помещениях или рядом с машиной. Измерение во время работы конвейер опасно. Даже при остановке, доступ к всем частям пояса, особенно в промышленных условиях, может быть сложным.
В-третьих, натяжение ремня и сборы для воспитания влияют на измерения. Если вы измеряете, когда ремень прострый или чрезмерно плотный, ваши результаты не соответствуют условиям работы. Рекомендация в нейтральном положении до измерения имеет решающее значение, но может быть сложной без опыта.
В -четвертых, измерения DIY требуют терпения и точности. Небольшие ошибки при измерении диаметров шкива, расстояния от центра до центра или длина ремня могут вызвать значительные проблемы. Заказ ремня слишком короткий или слишком длинный приводит к простоям и дополнительным затратам.
Наконец, рассмотрим инструменты, которые у вас есть. Простые магнитоспособные меры могут работать для коротких, прямых секций, но не хватает кривых или систем с несколькими пулли. Техника 'Start and Stop ' для мульти-пулли ремней требует как минимум двух человек и тщательная координация.
Наем специалистов для измерения вашей изогнутой конвейерной ленты предлагает несколько преимуществ, которые часто перевешивают затраты.
Эксперты имеют специализированные инструменты и опыт. Они используют лазерные счетчики расстояния, цифровые штангенцировки и программное обеспечение, предназначенное для конвейерных систем. Эти инструменты помогают им проводить точные измерения, даже в сложных или затрудненных макетах.
Профессионалы понимают напряжение пояса, корректировки поступления и требования к кривизе. Они могут измерять в нормальных условиях эксплуатации или имитировать их, гарантируя, что длина ремня и радиус соответствует реальному использованию.
Они также знают, как ориентироваться в опасности безопасности. Профессионалы следуют строгим протоколам, чтобы избежать несчастных случаев, особенно при измерении в активной промышленной среде.
Кроме того, профессионалы могут предоставить консультации за пределы измерения. Они могут рекомендовать оптимальные типы ремней, радиусы кривизны или корректировки макета для продления срока службы ремня и повышения эффективности.
Использование профессиональных услуг снижает риск заказа неправильных ремней, что экономит время и деньги. Это минимизирует время простоя конвейера и предотвращает дорогостоящие ошибки во время установки.
Во многих случаях производители или специализированные конвейерные услуги предлагают услуги измерения и установки в качестве пакета. Этот интегрированный подход гарантирует, что ремень идеально подходит и выполняется надежно.
Выбор между DIY и профессиональным измерением зависит от сложности вашего конвейера, доступных инструментов, соображений безопасности и бюджета. Для простых, доступных систем может быть достаточно DIY. Для сложных или критических операций профессиональная помощь часто оказывается бесценной. Основные конвейерные ленты, важные для современной обработки материалов, требуют точных измерений для эффективного использования. Ключевые моменты включают тип понимания ремня, натяжение и конструкцию макета. Точные методы измерения, такие как формула расстояния от центра к центру и метод запуска, обеспечивают правильную длину ремня и кривизну. Профессионалы предлагают опыт и инструменты для сложных систем, повышая точность и безопасность. Zhejiang Brogor Logistics Technology Co., Ltd. предоставляет высококачественные изогнутые конвейерные ремни, обеспечивая долговечность и эффективность, что делает их ценным выбором для различных отраслей.
A: Изогнутые конвейерные ленты эффективно перемещают материалы вокруг изгибов, оптимизируя пространство на фабриках и складах.
A: Они катятся в трубчатую форму во время работы, сохраняя центр и безопасные материалы.
A: Нейлонополиэфирные смеси являются обычными из-за их долговечности, эластичности и устойчивости к износу и факторам окружающей среды.
A: Профессионалы обеспечивают точные измерения, безопасность и оптимальную производительность пояса, снижая риски и затраты.
