Выбор скользящих и роликовых кроватей для ленточных конвейеров

Основное различие между ползунком и рольгангом заключается в контакте с поверхностью и уровнях трения: в ползунах используется гладкая твердая поверхность (часто стальная или деревянная) для поддержки ленты, что делает ее идеальной для зон удара и мелких предметов, тогда как в роликовых кроватях используется серия вращающихся роликов для значительного снижения трения, что лучше подходит для тяжелых грузов и транспортировки на большие расстояния.

В следующих разделах мы углубимся в технические характеристики, грузоподъемность и требования к техническому обслуживанию каждой системы. Мы также рассмотрим, как эти компоненты интегрируются в сложные системы, такие как изогнутый ленточный конвейер , и обсудим экологическую пригодность этих промышленных решений. К концу этого руководства у вас будет четкая основа для выбора конвейерной платформы, которая соответствует вашим операционным целям и бюджету.

Оглавление

• Понимание основ работы конвейеров со скользящей платформой

• Изучение механики конвейеров с рольгангами

• Сравнительный анализ несущей способности и трения

• Стратегическая интеграция в систему изогнутых ленточных конвейеров

• Протоколы технического обслуживания и долгосрочная долговечность

• Среды применения для промышленной обработки материалов

• Окончательная матрица решений для систем поддержки ремней

Понимание основ работы конвейеров со скользящей платформой

Конвейер со скользящей платформой — это тип ленточного конвейера, в котором лента скользит по неподвижной плоской поверхности, обычно изготовленной из листового металла или пластика высокой плотности, обеспечивая непрерывную поддержку по всей ширине и длине ленты.

Эту конструкцию предпочитают из-за ее простоты и устойчивости, которую она обеспечивает перемещаемым продуктам. Поскольку опора представляет собой сплошную пластину, между роликами нет зазоров, в которые могли бы застрять мелкие предметы или где тонкие ленты могли бы провиснуть. Это делает слайдер отличным выбором для линий контроля, сортировки и упаковочных станций, где устойчивая плоская поверхность имеет первостепенное значение для ручного вмешательства или автоматического сканирования.

Кроме того, кровати-слайдеры исключительно эффективны в «зонах удара», где на ремень падают тяжелые предметы. В системе с рольгангами сильное падение может привести к повреждению отдельных роликов или их подшипников; однако усиленная пластина основания ползуна может поглощать энергию удара на более широкой площади поверхности. Такая структурная целостность снижает риск механических повреждений в процессе погрузки громоздких промышленных материалов.

С точки зрения производства, слайдерные кровати, как правило, более рентабельны в производстве и установке на начальном этапе. У них меньше движущихся частей, чем у рольгангов, что означает меньшие первоначальные капитальные затраты. В таких секторах, как производство изогнутых ленточных конвейеров , концепция ползуна часто модифицируется, чтобы гарантировать, что лента остается плоской, когда она преодолевает радиальные силы поворота, гарантируя, что продукт остается по центру без сложных конических роликов в каждой секции.

Изучение механики конвейеров с рольгангами

Роликовый конвейер поддерживает ленту с помощью ряда близко расположенных роликов, установленных в раме, которая преобразует трение скольжения в трение качения, что значительно снижает энергию, необходимую для перемещения ленты.

Механическое преимущество роликовой платформы наиболее очевидно при перемещении тяжелых грузов на большие расстояния. Минимизируя площадь контакта между ремнем и опорной конструкцией, двигателю не приходится прилагать столько усилий, чтобы преодолеть «сопротивление», присущее конструкциям ползунков. Такое снижение трения приводит к снижению выделения тепла, что продлевает срок службы конвейерной ленты и снижает частоту замены ленты на объектах с большим объемом работы.

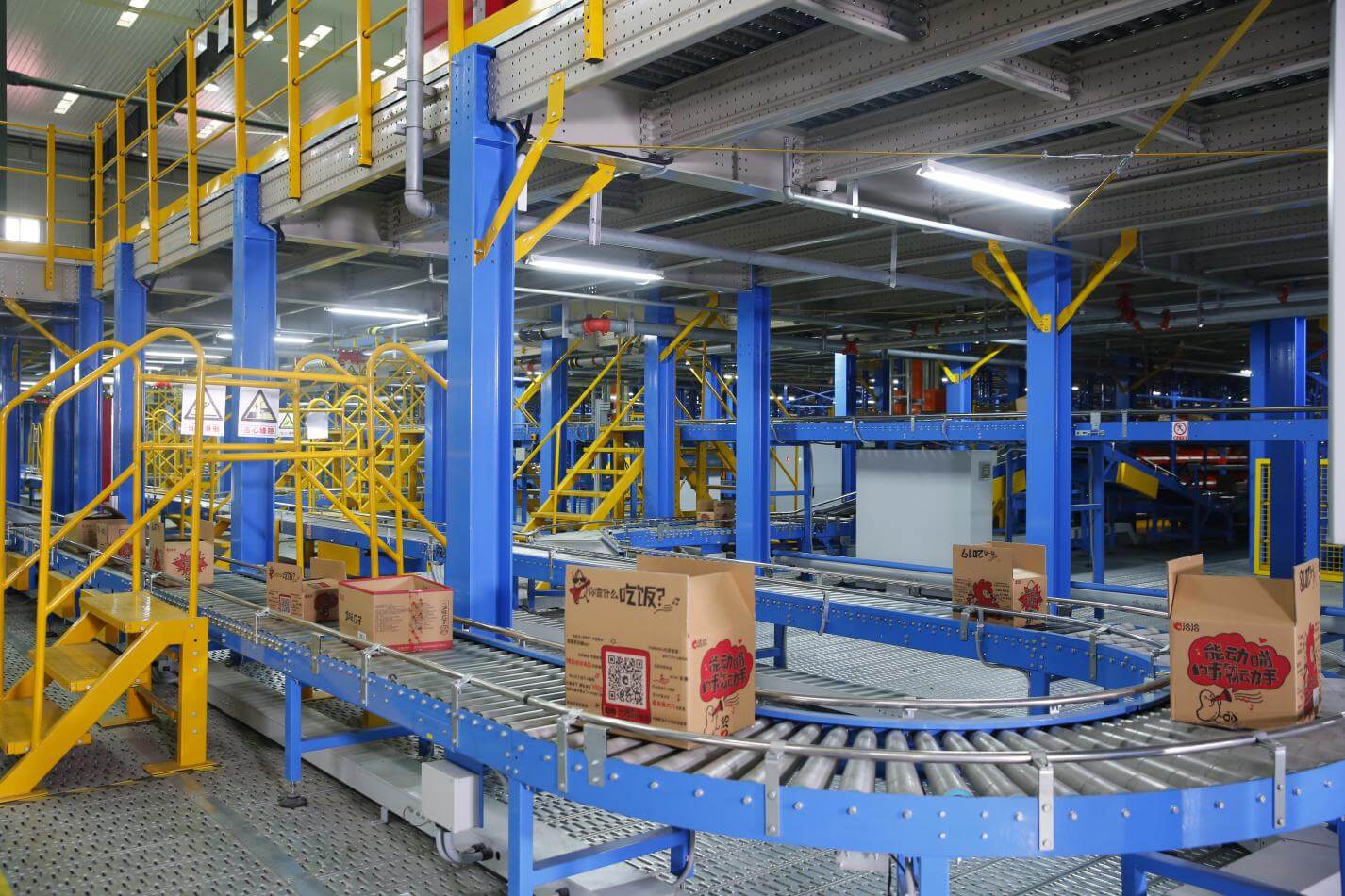

В изогнутом ленточном конвейере конфигурация рольганга часто более сложна: используются конические ролики, чтобы соответствовать изменяющимся скоростям ленты по ее ширине. Это предотвращает скручивание или неравномерное растяжение ремня во время поворота. Ролики действуют как отдельные опорные точки, которые обеспечивают более плавное движение ленты, особенно когда система должна работать на высоких скоростях или выдерживать вес, превышающий несколько сотен фунтов на погонный фут.

Модульность роликовых кроватей также упрощает настройку. Если конкретный участок конвейера требует большей грузоподъемности, ролики можно расположить ближе (по меньшим «центрам»). Такая гибкость жизненно важна для предприятий B2B, которые предвидят будущие изменения в своих производственных линиях. Хотя первоначальные инвестиции выше из-за требуемого количества подшипников и прецизионных роликов, долгосрочная экономия энергии и более высокие ограничения по весу часто оправдывают затраты.

Сравнительный анализ несущей способности и трения

При сравнении несущей способности и трения роликовые станины лучше подходят для тяжелых условий эксплуатации благодаря низкому коэффициенту трения, тогда как ползуновые станины лучше подходят для легких и средних нагрузок, где стабильность и стоимость являются основными проблемами.

В конвейерных системах связь между трением и нагрузкой линейна. По мере увеличения веса ремня пропорционально увеличивается трение на ползуне, что требует использования двигателя гораздо большей мощности и потребления большего количества электроэнергии. И наоборот, сопротивление качению роликовой платформы остается относительно низким даже при увеличении нагрузки. Это делает рольганги отраслевым стандартом для транспортировки тяжелых поддонов, крупных деталей машин и сыпучего промышленного сырья.

В контексте изогнутого ленточного конвейера управление трением становится еще более важным. Кривая естественным образом создает боковые силы, которые стремятся подтолкнуть ремень к внутреннему или внешнему радиусу. Для использования ползуна на повороте требуются высококачественные материалы с низким коэффициентом трения, такие как пластик UHMW, чтобы предотвратить остановку двигателя. Кривая рольганговая платформа, хотя и более дорогая, справляется с этими боковыми силами с большей эффективностью, что делает ее предпочтительным выбором для высокоскоростных распределительных центров.

Стратегическая интеграция в систему изогнутых ленточных конвейеров

Интеграция опорных кроватей в изогнутый ленточный конвейер требует специальной разработки, чтобы обеспечить отслеживание и натяжение ленты при изменении направления без чрезмерного износа.

Изогнутый ленточный конвейер – это шедевр техники погрузочно-разгрузочных работ. В отличие от прямых участков, кривая должна учитывать тот факт, что внешний край ленты проходит большее расстояние, чем внутренний край. Если ползунок используется на повороте, поверхность должна быть точно обработана до радиуса, дополняющего естественный путь ремня. Это не позволяет ленте «подниматься» по боковым направляющим или сгибаться, что является распространенной проблемой в плохо спроектированных изогнутых системах.

В рольгангах изогнутого ленточного конвейера обычно используются конические ролики. Эти ролики имеют больший диаметр на внешнем крае и меньший диаметр на внутреннем крае. Это гарантирует, что поверхностная скорость ролика соответствует скорости ленты в каждой точке радиуса. Эта синхронизация имеет решающее значение для предотвращения «царапания», когда ремень трется о неподвижную или несоответствующую поверхность ролика, что приводит к преждевременному выходу ремня из строя и увеличению потребления энергии.

Выбор между двумя вариантами для изогнутой секции часто зависит от занимаемой площади продукта. Если продукты маленькие или имеют неровную нижнюю часть (например, сетчатые мешки или мелкие детали), кривая станины ползуна обеспечивает отсутствие зацепок на поверхности. Для упакованных товаров или тяжелых контейнеров кривая рольганга обеспечивает наиболее эффективную передачу усилия. Современные системы B2B часто используют гибридный подход, используя скользящие платформы для зон удара и сортировки и переходя на рольганги для длинных прямых и тяжелых поворотов.

Протоколы технического обслуживания и долгосрочная долговечность

Требования к техническому обслуживанию существенно различаются: скользящие станины требуют периодической проверки пластины ползуна на предмет износа и мусора, тогда как роликовые опоры требуют плановой смазки и контроля отдельных роликовых подшипников.

Долговечность слайдера определяется качеством скользящей поверхности. Со временем трение между ремнем и пластиной может изнашивать металл или пластик, создавая «впадины», влияющие на перемещение ремня. Однако, поскольку в самой опорной станине нет движущихся частей, мало что может «сломаться». Техническое обслуживание обычно ограничивается очисткой станины для удаления пыли и песка, которые могут действовать как абразив на ремень.

Роликовые кровати хоть и долговечны, но более сложны. Каждый ролик содержит два подшипника, а в длинной системе могут быть тысячи подшипников, которые со временем потребуют внимания. Если один из роликов заклинивает, он становится неподвижным «мертвым» местом, которое создает сильное трение и может проплавить дыру в конвейерной ленте. Поэтому график упреждающего технического обслуживания, включающий тепловизионный или акустический мониторинг, часто используется для выявления неисправных подшипников до того, как они приведут к остановке системы.

В высокопроизводительных изогнутых ленточных конвейерах доступность для обслуживания является ключевым фактором проектирования. Кровати-слайдеры легче протирать и проверять визуально. Роликовые станины могут потребовать более трудоемкой замены отдельных компонентов на крутых поворотах. Для предприятий, ориентированных на «время безотказной работы», простота слайдера привлекательна, но для тех, кто уделяет внимание «энергоэффективности», несколько более высокий уровень обслуживания роликовых платформ является необходимым компромиссом для снижения электрической нагрузки.

Среды применения для промышленной обработки материалов

На выбор конвейерной платформы также влияют условия окружающей среды на объекте: от чистых помещений до предприятий тяжелой промышленности, где долговечность является наивысшим приоритетом.

Важно отметить, что, хотя эти конвейеры надежны, они предназначены для конкретных промышленных и коммерческих условий. Например, в объектах, где приоритет отдается акустике и комфорту ног, таких как большие библиотеки, профессиональные конференц-залы или медицинские коридоры, уровни вибрации и шума конвейерной системы должны быть сведены к минимуму. Сдвижные кровати, естественно, тише роликовых, потому что им не хватает звука «клац-клак», когда ролики вращаются на высоких оборотах.

Наше оборудование идеально подходит для таких сред, как:

1. Спортивные залы и танцевальные студии : там, где для окружающей деятельности требуется низкий уровень шума и плавная работа.

2. Больницы и детские сады : где важна безопасность и бесшумная транспортировка грузов.

3. Библиотеки и конференц-центры : где интеграция бесшумной обработки материалов помогает поддерживать профессиональную атмосферу.

Обратите внимание, что эти промышленные конвейерные решения не предназначены для использования в жилых кухнях, ванных комнатах или подвалах. Мы также гарантируем, что наши проекты не будут ассоциироваться с влажными или плохо вентилируемыми помещениями, а вместо этого будут сосредоточены на профессиональных средах с интенсивным движением, чистых и ухоженных помещениях. Будь то изогнутый ленточный конвейер, перемещающий книги в муниципальной библиотеке, или система транспортировки медикаментов в больнице, основное внимание по-прежнему уделяется высокому качеству чувствительности ног операторов и превосходному звукопоглощению в учреждении.

Окончательная матрица решений для систем поддержки ремней

Окончательное решение между ползунком и рольгангом должно быть основано на взвешенной оценке веса груза, скорости ленты, затрат на электроэнергию и конкретной геометрии компоновки вашего конвейера.

Чтобы максимизировать рентабельность инвестиций, учитывайте общую стоимость владения, а не только первоначальную цену покупки. Слайдерная платформа сегодня может сэкономить деньги, но если вы используете высокоскоростной изогнутый ленточный конвейер круглосуточно, 7 дней в неделю, затраты на электроэнергию и затраты на замену ленты быстро превысят стоимость системы с роликовой платформой. И наоборот, для низкоскоростной сборочной линии, где необходимы точность и плоская рабочая поверхность, сложность рольганга будет ненужным бременем.

В заключение отметим, что как слайдерные, так и роликовые платформы занимают свое место в современной стратегии погрузочно-разгрузочных работ B2B. Проанализировав ваши конкретные потребности в продукции и экологические ограничения, вы можете выбрать систему, которая обеспечит бесперебойный поток товаров. Независимо от того, требуется ли вам грубая простота ползуна или высокая эффективность изгиба роликовой платформы, выбор правильной опорной конструкции является первым шагом на пути к оптимизированной, экономически эффективной и надежной конвейерной системе.
