Что такое конвейерная система с поворотом на 90 градусов?

Конвейерная система с поворотом на 90 градусов — это специализированное решение для погрузочно-разгрузочных работ, предназначенное для изменения направления единичных грузов на 90 градусов в пределах ограниченной площади с использованием механизмов положительного отслеживания для поддержания выравнивания, ориентации и скорости продукта без ручного вмешательства.

Краткий обзор

Фундаментальные принципы конвейеров с кривизной 90 градусов

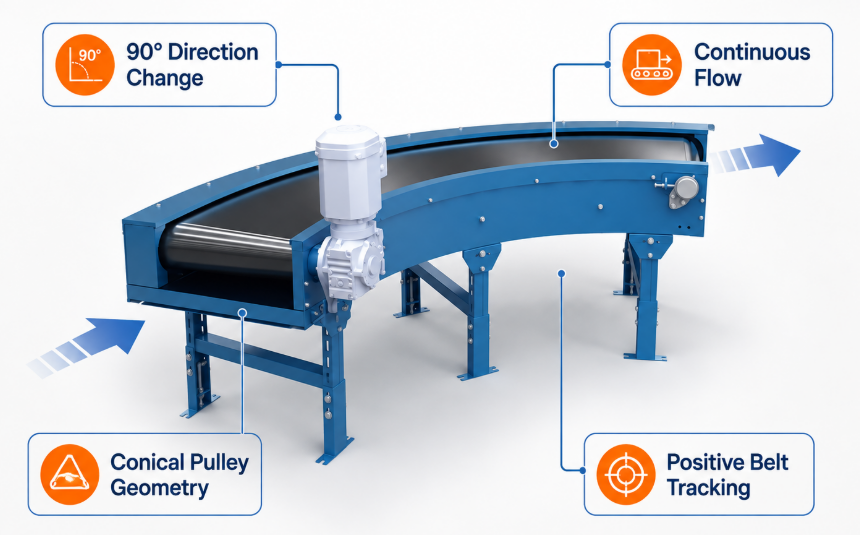

Конвейер с поворотом на 90 градусов — это специально разработанный транспортный модуль, который перенаправляет материалы под углом в четверть оборота, опираясь на специальную геометрию привода, конические шкивы и принудительное направление ленты для плавного перемещения грузов между непараллельными производственными линиями.

В промышленных средах с высокой пропускной способностью линейные транспортные линии неизбежно должны менять направление, чтобы приспособиться к пространственным ограничениям, технологическому оборудованию или стенам объекта. Традиционные методы перемещения под прямым углом, такие как выдвижная цепная передача, пневматические толкающие пластины или поворотные платформы, усложняют механическую работу, требуют периодической остановки и часто приводят к потере ориентации или физическому повреждению упаковки. Хорошо продуманная кривая с углом 90 градусов решает эту проблему, обеспечивая непрерывную передачу движения. Поддерживая постоянную линейную скорость по всей ширине конвейерной поверхности, эти системы предотвращают соскальзывание предметов и сохраняют точную ориентацию упаковки на протяжении всего поворота.

С точки зрения конструкции, достижение плавного поворота на 90 градусов требует балансировки вращательной силы с точным механическим отслеживанием. Когда плоский ремень поворачивает по кривой, внешний периметр должен пройти значительно большее расстояние, чем внутренний периметр, за тот же период времени. Для управления этой дифференциальной скоростью применяются специализированные инженерные принципы. Конические или конические концевые шкивы используются вместе с сегментированными или предварительно изогнутыми ремнями. Эта геометрическая компенсация гарантирует, что тангенциальная скорость в любой точке ремня соответствует длине пути, эффективно устраняя напряжение сдвига и сохраняя выравнивание ремня под нагрузкой.

В наших внутренних испытаниях конструкции и отзывах клиентов о развертывании мы постоянно отмечаем, что переход предприятий от толкателей под прямым углом к ​​непрерывному изогнутому транспортеру снижает ущерб при обороте продукции более чем на 98%. При проектировании макетов автоматизированных распределительных центров европейские логистические операторы почти всегда требуют систему непрерывного изогнутого ленточного конвейера, поскольку она сохраняет высокую скорость линии, не жертвуя структурной площадью или риском застревания товаров.

Ключевые конструктивные элементы и технические характеристики

Основная конструкция конвейера с поворотом на 90 градусов состоит из жесткой изогнутой рамы, конических приводных и возвратных шкивов, специальной изогнутой ленты и механизма отслеживания с положительным направлением кромки, который предотвращает радиальную миграцию.

Понимание отдельных механических компонентов позволяет понять, почему эти системы превосходно работают в жестких эксплуатационных параметрах. Каркас обычно изготавливается из углеродистой стали, обработанной лазером, нержавеющей стали для гигиенических сред или экструдированного сверхпрочного алюминия. В системе привода используются мотор-редукторы, установленные на валу, или приводные ролики с электроприводом, специально рассчитанные на низкий уровень шума, высокий крутящий момент и точное управление скоростью в приводах с регулируемой частотой.

При проектировании конструкций узел отслеживания кромок представляет собой наиболее важную механическую деталь. Поскольку во время работы силы растяжения естественным образом тянут ремень к внутреннему радиусу, к внешнему краю ремня крепится ряд направляющих подшипников, бортовых полос или кромок с цепной направляющей. Эти направляющие элементы входят в жесткий канал вдоль внешней рамы, поглощая радиальные векторы и удерживая ремень в центре независимо от размещения нагрузки.

Выбор материалов ремня и конусности приводного шкива должен напрямую отражать физические свойства транспортируемого груза. Например, для высокоскоростных сортировочных установок, обрабатывающих смешанные посылки, требуются ленты из ПВХ с фрикционной основой и усиленными направляющими ободами. И наоборот, предприятия пищевой промышленности, работающие в зонах промывки, требуют модульных пластиковых кривых или полиуретановых поверхностей, соответствующих требованиям FDA.

Совет по техническому обслуживанию натяжения и выравнивания ремня: Всегда проверяйте зазор подшипника боковой направляющей в условиях полной нагрузки. Радиальное напряжение в изогнутой системе концентрируется на внешних опорных подшипниках; поддержание рабочего допуска от 1,0 до 1,5 мм между направляющей и внешним кольцом подшипника предотвращает заедание при тепловом расширении и значительно продлевает срок службы направляющего подшипника.

Основные эксплуатационные преимущества в промышленном применении

Ключевые эксплуатационные преимущества включают максимальную эффективность использования площади, обеспечение бережного обращения с продуктом, поддержание непрерывного высокоскоростного потока материала и снижение общего энергопотребления системы.

Реализация кривой под углом 90 градусов предлагает явные преимущества по сравнению с альтернативными методами направленной передачи. Преобразуя прямые линии в эффективные L-образные, U-образные или извилистые схемы непрерывного потока, перерабатывающие предприятия оптимизируют каждый квадратный метр доступной площади.

1. Пространственная оптимизация. Изогнутые модули позволяют компактно планировать заводы, устраняя длинные переходные пролеты или негабаритные механические передаточные столы, что позволяет располагать оборудование ближе друг к другу.

2. Непрерывное ускорение пропускной способности: в отличие от прерывистой прямоугольной передачи с остановкой и движением, изогнутые системы поддерживают непрерывную скорость транспортировки до 80 метров в минуту или выше, предотвращая движение линии вверх по потоку.

3. Бережное обращение с продуктом: устраняя ударные силы, связанные с пневматическими толкателями или механическими стопорными воротами, хрупкие упаковки, легкие картонные коробки и незапечатанные контейнеры перемещаются при изменении направления без опрокидывания или деформации.

4. Снижение энергопотребления. Для непрерывного вращательного движения требуется значительно меньшая пиковая электрическая мощность по сравнению с пневматическими передачами или многоосными сервоприводами, что позволяет снизить затраты на коммунальные услуги.

5. Низкий акустический след: плавное механическое движение качения и прецизионные подшипники работают при уровне шума значительно ниже 65 дБ(А), создавая более безопасную и тихую рабочую среду для операторов.

6. Минимальные затраты на техническое обслуживание. Благодаря меньшему количеству быстроизнашивающихся движущихся частей, чем у сложных многоленточных выдвижных передаточных столов, непрерывные кривые обеспечивают меньшую усталость компонентов и увеличенное среднее время наработки на отказ (MTBF).

В современных высокоскоростных логистических центрах пропускная способность часто превышает 3000 упаковок в час. В таких напряженных условиях механические толкатели под прямым углом достигают своего физического предела и вызывают высокий уровень повреждения продукции. Интеграция непрерывного изогнутого ленточного конвейера позволяет операторам поддерживать высокие линейные скорости, не жертвуя при этом бережным обращением с продуктом или временем безотказной работы механизмов.

Исходя из нашего практического опыта реализации проектов, европейские поставщики автомобильной промышленности отдают предпочтение стандартизированным изогнутым модулям со стандартизированными внутренними радиусами. Эта стандартизация позволяет быстро заменять компоненты и гарантирует, что запасные приводные узлы, подшипники и ремни остаются взаимозаменяемыми на нескольких сборочных линиях, что значительно снижает эксплуатационные затраты на протяжении всего срока службы завода.

Как изогнутые конвейеры сохраняют ориентацию продукта

Изогнутые конвейеры поддерживают ориентацию продукта за счет дифференциальной скорости поверхности ленты и механизмов отслеживания положительных кромок, которые вместе предотвращают вращение, перекос или центробежное смещение упаковки во время поворота.

Когда элемент входит в кривую, его внешний край должен охватывать дугу большей длины, чем его внутренний край, за тот же интервал времени. На стандартной плоской конвейерной ленте, движущейся по кривой, эта разница в скорости приводит к скручиванию, перекосу или смещению упаковки. Кривая с углом 90 градусов предотвращает это, гарантируя, что каждая точка поверхности ремня движется с угловой скоростью, прямо пропорциональной его радиусу от центральной точки.

Чтобы поддерживать стабильную ориентацию продукта без скольжения, необходимо синхронизировать три основных фактора:

1. Коническое сужение шкива: ведущие и хвостовые ролики имеют определенный коэффициент конусности, соответствующий внутреннему и внешнему радиусам. Больший диаметр на внешнем крае создает более высокую линейную скорость ( $V_{outer}$ ), тогда как меньший диаметр на внутреннем крае создает более медленную линейную скорость ( $V_{inner}$ ), создавая равномерную угловую скорость ( $omega$ ) по всей ширине линии.

2. Верхние поверхности с высоким коэффициентом трения. Верхние крышки ремней изготовлены из материалов с высоким коэффициентом трения (таких как текстурированная резина NBR или ПВХ с мягкой накладкой), чтобы надежно удерживать нижнюю часть упаковки от боковых сил скольжения.

3. Положительное радиальное ограничение: радиальные силы пытаются натянуть ремень внутрь, к центру дуги. Высокоточные направляющие подшипники внешнего края или профили цепи постоянно поглощают эти силы, удерживая ремень ровно и предотвращая искажение хода.

Когда предметы проходят через кривую, соответствующий профиль скорости гарантирует, что передняя кромка продукта остается перпендикулярной вектору потока. В результате пакеты выходят из поворота на 90 градусов в той же относительной ориентации, в которой они вошли. Такая возможность точного отслеживания необходима для автоматических сканеров штрих-кодов, линейных чеквейеров, роботизированных укладчиков на поддоны и высокоскоростных станций печати и нанесения этикеток, где неожиданное вращение товара приводит к серьезным ошибкам считывания или сбоям в процессе.

Инженерная планировка и стратегии оптимизации пространства

Выбор правильной компоновки конвейера под углом 90 градусов требует оценки внутреннего радиуса, эффективной ширины, общей грузоподъемности, рабочей скорости и физических зазоров, необходимых для предотвращения свешивания предметов во время транспортировки.

При интеграции изогнутой секции в существующий план завода инженеры должны сбалансировать экономию пространства и устойчивость конструкции. Указание слишком малого внутреннего радиуса уменьшает занимаемую площадь, но увеличивает радиальную нагрузку на направляющие подшипники и рискует нестабильностью изделия. И наоборот, выбор большого радиуса улучшает устойчивость на высокой скорости, но занимает ценную площадь.

Чтобы определить идеальную кривую площадь, инженеры-проектировщики оценивают максимальную длину диагонали самого большого предмета, подлежащего транспортировке. Эффективная ширина ремня должна соответствовать этому диагональному размеру, а также запасу безопасности не менее 50 мм с обеих сторон, чтобы углы упаковки не задевали боковые ограждения рамы во время поворота.

Если схема вашего процесса предполагает жесткие пространственные ограничения или сложную передачу материалов, изучение специально разработанных вариантов, таких как высокой плотности, изогнутый ленточный конвейер предоставит гибкие варианты проектирования. Встроенные передние переносы на подающем и разгрузочном концах позволяют мелким предметам плавно перемещаться через узкие зазоры между валками без застреваний.

Ключевые вопросы, которые опытные инженеры оценивают во время оценки объекта, включают:

• Почему приводной двигатель расположен на внешней или внутренней границе рамы? (Внешнее размещение упрощает доступ для обслуживания двигателя, а внутреннее размещение сводит к минимуму внешнее пространство.)

• Какую функцию международные логистические клиенты запрашивают чаще всего? (Быстроразъемные ременные механизмы, позволяющие заменять ремень без необходимости полной разборки основной конструкции.)

• Как нам добиться экстремальной стабильности на высоких скоростях? (Благодаря добавлению динамических частотных преобразователей с плавными кривыми ускорения и замедления, уменьшающим инерционное проскальзывание в точках входа.)

Основные стандарты технического обслуживания и профилактические протоколы

Установление строгого графика профилактического технического обслуживания, ориентированного на смазку направляющих подшипников, отслеживание натяжения ремня, проверку износа конических роликов и чистоту станины, обеспечивает длительный срок службы и предотвращает неожиданные остановки линии.

Поскольку изогнутый конвейер испытывает комбинированные осевые, радиальные и скручивающие нагрузки, требования к его профилактическому техническому обслуживанию значительно отличаются от стандартных прямых конвейеров. Наиболее критической точкой отказа любого изогнутого устройства является механизм отслеживания кромок. Если подшипники заедают или направляющие рельсы чрезмерно изнашиваются, радиальное натяжение сбивает ремень, вызывая истирание кромок и быстрое разрушение ремня.

Специалисты по техническому обслуживанию должны ввести структурированную процедуру проверки:

1. Ежедневные визуальные проверки: проверяйте зону слежения за кромочной направляющей во время работы линии. Проверьте, нет ли ненормальной вибрации, высокочастотного шума подшипников или образования пыли вдоль внешней направляющей. Убедитесь, что ремень плавно проходит через концевые выступы, не зацепляясь.

2. Еженедельное удаление мусора. Мусор, остатки ленты и фрагменты упаковки имеют тенденцию скапливаться под изогнутой направляющей и внутри внешнего канала подшипника. Тщательно очистите эти зоны, используя промышленные пылесосы и обезжириватели без растворителей, чтобы сохранить низкое трение скольжения.

3. Ежемесячная смазка подшипников: Смажьте герметичные подшипники краевых направляющих и опорные блоки главного шкива высококачественной смазкой на основе литиевого комплекса. Для промывания пищевых сред используйте синтетическую пищевую смазку NSF H1.

4. Ежеквартальное натяжение и выравнивание шкивов: Измерьте натяжение ремня по внутренней и внешней дугам. Убедитесь, что на поверхности конических приводных шкивов нет глянца, масляных загрязнений или износа резиновых покрытий.

5. Аудит конструкции рамы, проводимый два раза в год: проверьте все опорные стойки конструкции, поперечные болты рамы и анкеры пола. Убедитесь, что осадка пола или удары конструкции не сместили поворотный модуль из квадрата с соседними прямыми конвейерами.

Совет по проверке и техническому обслуживанию зазора привода. В конических стальных шкивах используется покрытие из вулканизированной резины или полиуретана, обеспечивающее сцепление ремня при больших нагрузках. Проверяйте глубину запайки шкива два раза в год; Если толщина резины изнашивается неравномерно, более чем на 1,5 мм по конусному профилю, соотношение дифференциальных скоростей нарушается, что приводит к проскальзыванию ремня и потере устойчивости движения.

Выбирая прочные конструкционные компоненты, применяя правильную радиальную геометрию и соблюдая строгие графики профилактического обслуживания, промышленные предприятия могут положиться на конвейеры с поворотом на 90 градусов, которые обеспечат эффективную, непрерывную и безаварийную обработку материалов на всей территории эксплуатации.
