Изогнутые конвейерные ленты: оптимизируйте пространство и процессы

Краткий обзор

Введение в технологию изогнутых ленточных конвейеров

Изогнутый ленточный конвейер — это специализированная промышленная система погрузочно-разгрузочных работ, предназначенная для транспортировки единичных грузов по углам от 30 до 180 градусов, сохраняя при этом постоянное выравнивание продукта и скорость.

Планировки погрузочно-разгрузочных работ на современных промышленных объектах редко могут похвастаться роскошью бесконечного, беспрепятственного линейного пространства. Производственные линии должны перемещаться по опорным колоннам, локализованному оборудованию, станциям обработки и стенам объектов. Традиционно для изменения направления движения требовались прямоугольные передаточные механизмы, поворотно-откидные передачи или многоцепные цепи. Однако эти традиционные механизмы передачи создают значительные операционные риски: ориентация продукта нарушается, хрупкие товары подвергаются риску повреждения, а мелкие предметы могут попасть в пробелы в передаче.

Изогнутый ленточный конвейер решает эти механические ограничения, предлагая непрерывную, гладкую несущую поверхность на протяжении всей кривой. В отличие от прямых ремней, которые испытывают равномерное поперечное натяжение, изогнутый ремень должен выдерживать разные линейные скорости. Внешний край ремня проходит значительно большее расстояние по окружности, чем внутренний край, совершая такое же угловое перемещение. Для обеспечения устойчивости ткань ремня разрезается на конические сегменты, поддерживается коническими приводными и хвостовыми шкивами и направляется по внешнему периметру с помощью прецизионных подшипников непрерывного действия или направляющих цепи.

Почему с точки зрения структурной инженерии необходима эта коническая конструкция? Если стандартную плоскую конвейерную ленту заставить принять криволинейную геометрию, сильные боковые силы заставят ленту сгибаться, прогибаться и перемещаться к центру радиуса поворота. За счет разработки рамы с определенной центральной точкой и изготовления ремня в виде сегмента конуса система обеспечивает истинное радиальное движение. Каждая точка на поверхности ленты движется с угловой скоростью, пропорциональной ее радиусу, позволяя грузовым единицам, будь то тяжелые коробки из гофрированного картона, хрупкие упакованные продукты питания или незакрепленный багаж в аэропорту, плавно проходить повороты, не скользя, не кувыркаясь и не сталкиваясь.

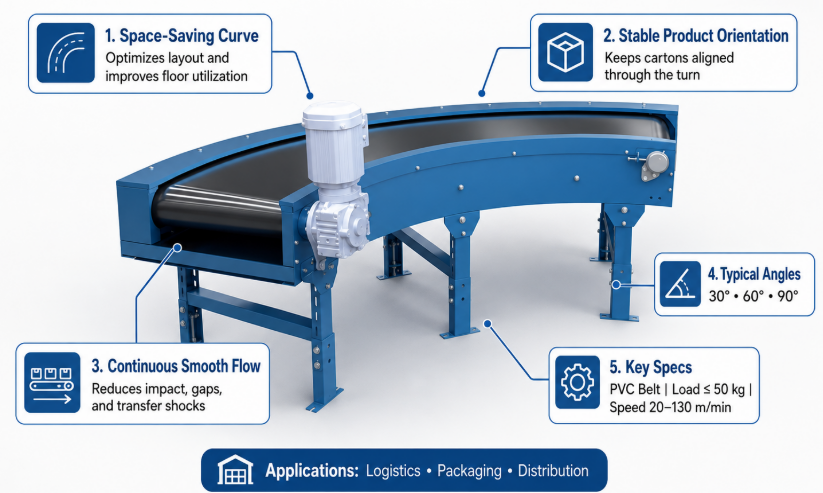

Основные преимущества пространственного и рабочего процесса

Изогнутые ленточные конвейеры оптимизируют использование цеха, заменяя громоздкие прямоугольные конвейеры компактными непрерывными кривыми, что значительно снижает занимаемую площадь оборудования.

При проектировании нового производственного объекта или модернизации существующего склада использование площадей напрямую влияет на рентабельность капитала. Интеграция изогнутых секций конвейера обеспечивает измеримые механические и эксплуатационные преимущества в нескольких функциональных категориях:

1. Устранение мертвых зон

Конфигурации линейных конвейеров с выдвижными транспортерами на 90 градусов или модулями поворотного стола требуют значительной площади. Для всплывающего передающего устройства требуется площадь квадратного ящика, равная длине наибольшей диагонали самого большого транспортируемого предмета плюс запас прочности. И наоборот, система непрерывного изогнутого ленточного конвейера плотно обхватывает препятствия на заводе, колонны и несущие стены. Эта непрерывная дуга устраняет мертвое пространство, позволяя предприятиям размещать обрабатывающее оборудование или станции вторичной сборки непосредственно рядом с радиусом поворота.

2. Сохранение ориентации продукта и расстояния.

При автоматизированном сканировании, взвешивании, штрих-кодировании и сортировке критически важно поддерживать точное расстояние между продуктами и ориентацию по направлению. Когда упаковка ударяется о традиционный толкатель под прямым углом или всплывающий ролик, ее ориентация смещается на 90 градусов, что часто нарушает барометрическое выравнивание и изменяет промежутки между предметами. Изогнутый ленточный конвейер поддерживает фиксированное относительное положение между продуктом и поверхностью ленты. Коробка, входящая на кривую, выровненная в продольном направлении, выходит из кривой точно в той же ориентации относительно своего вектора, что предотвращает застревание линии и устраняет необходимость в дорогостоящем оборудовании для переориентации далее по потоку.

3. Непрерывная скорость и более высокая пропускная способность.

Прерывистая передача требует, чтобы предметы замедлялись, останавливались или подвергались резким изменениям ускорения во время изменения направления. Это ограничение скорости ограничивает скорость всей линии. Изогнутые ленточные конвейеры работают на постоянной высокой скорости, часто превышающей 2,5–3,0 метра в секунду. Поскольку отсутствуют ударные силы или задержки при изменении направления, пропускная способность увеличивается в геометрической прогрессии без увеличения трения в линии или потребления энергии.

4. Бережное обращение с хрупкими товарами

В фармацевтической, электронной и пищевой промышленности механические удары в точках передачи приводят к высокой степени повреждения продукции. Непрерывная поверхность изогнутой ленты поддерживает полный нижний профиль транспортируемого предмета по всему радиусу поворота. За счет устранения зазоров в транспортировке, высоты падения и механических воздействий толкателя деградация продукта практически исключается.

Инженерные принципы и механическая кинематика

Кинематика изогнутого ленточного конвейера основана на балансировке радиального натяжения, конической геометрии шкивов и непрерывных системах направляющих по периметру для противодействия внутренним боковым силам тяги.

Понимание физики изогнутого ленточного конвейера требует анализа векторных сил, действующих во время вращения. Когда натянутый ремень движется по криволинейной траектории, продольные силы натяжения ремня создают чистый вектор радиальной силы, направленный к центру вращения кривой. Без конструктивных противодействующих механизмов эта сила немедленно сдернула бы ремень с опорных роликов по направлению к внутреннему радиусу.

Чтобы противодействовать этой внутренней радиальной силе, инженеры-механики реализуют три основные структурные стратегии:

Динамика конического шкива

Шкивы концевых роликов изогнутого ленточного конвейера не имеют цилиндрической формы; это точно обработанные конические профили. Внешний диаметр шкива больше внутреннего диаметра. Конусность диаметра гарантирует, что поверхностная скорость шкива на любом заданном радиусе соответствует теоретической линейной скорости ремня на этом точном расстоянии от центральной точки. Математически линейная скорость V на радиусе R выражается как:

В = ш * р

Где w – постоянная угловая скорость ведущего вала. Путем согласования диаметра шага шкива с радиальной траекторией ремня достигается чистый контакт качения по всей поверхности шкива, что предотвращает сильный износ и локальное прогорание ремня.

Системы направляющих по периметру

Для постоянного поглощения внутренней радиальной силы, создаваемой натяжением ремня, внешний край изогнутого ремня оснащен специальным направляющим узлом. В современном производстве используются два основных инженерных подхода:

1. Колеса с герметичными прецизионными подшипниками: прецизионные шарикоподшипники установлены горизонтально вдоль внешнего периметра ремня с небольшим шагом. Эти подшипники работают внутри направляющей из экструдированной стали или сверхпрочного алюминия. Подшипники принимают на себя большую осевую нагрузку, позволяя ремню двигаться вперед с минимальным сопротивлением трения.

2. Направляющие цепи и звездочки с принудительным приводом. Для тяжелых условий эксплуатации в промышленности к внешнему краю полотна ленты прикрепляется непрерывная роликовая цепь. Ведущие звездочки с положительным приводом зацепляются с цепью по внешнему радиусу, приводя в движение ремень напрямую и структурно поглощая все внутренние растягивающие силы.

Радиальное распределение напряжения

Из-за геометрии кривой растягивающие напряжения распределяются неравномерно по ширине ленты. Внешний периметр испытывает большее общее растяжение, чем внутренний периметр. Современные изогнутые ремни для тяжелых условий эксплуатации производятся с использованием многослойных синтетических материалов каркаса, обычно переплетенных полиэфирной основы и полиамидных уточных волокон, которые обеспечивают высокую поперечную жесткость, сохраняя при этом продольную гибкость вокруг конических приводных барабанов.

Технические характеристики и анатомия системы

Изогнутый ленточный конвейер состоит из прецизионных компонентов, предназначенных для работы с многоосными механическими нагрузками, тяжелыми единичными нагрузками и непрерывным высокоскоростным движением.

Чтобы эффективно оценить системы изогнутых ленточных конвейеров, инженеры должны проанализировать структурные характеристики трансмиссии, сборки рамы, конструкции ленты и радиальные допуски.

Архитектура приводной системы

В конвейерах с изогнутой лентой используются мотор-редукторы с прямым валом или моторизованные головные шкивы. Чтобы учесть различные пространственные ограничения, приводные устройства могут быть сконфигурированы в нескольких положениях:

1. Привод головки внешнего радиуса: расположен на разгрузочном конце внешней дуги. Это обеспечивает оптимальное механическое воздействие, поскольку крутящий момент прикладывается в точке максимального радиального расстояния и скорости.

2. Центральный привод, установленный снизу: расположен под возвратной станиной рамы. Такая конфигурация сохраняет общий профиль машины узким, что позволяет размещать ее вблизи стен или параллельных конвейерных линий.

3. Прямой привод, установленный на валу: непосредственно соединен с валом конического приводного барабана, что сводит к минимуму обслуживание приводной цепи и потери при передаче мощности.

Структура рамы и слайдера

Слайдерная платформа поддерживает активный грузовой ремень. В высокоточных изогнутых конвейерах ползуны вырезаются лазером из пластин из высококачественной нержавеющей стали или конструкционной стали с низким коэффициентом трения. Поверхность часто покрывается полимерными листами с низким коэффициентом трения, такими как UHMW-PE, чтобы снизить коэффициент трения между нижней стороной ремня и каркасом кровати. Такая конструкция снижает нагрузку на двигатель, снижает уровень рабочего шума ниже 65 дБА и продлевает срок службы основы ремня.

Ключевые промышленные применения

Изогнутые ленточные конвейеры являются жизненно важными компонентами в логистике, работе аэропортов, производстве продуктов питания и линиях промышленной упаковки.

1. Системы обработки багажа в аэропортах BHS: Транспортировка багажа в аэропортах требует исключительной механической надежности при непредсказуемых ударных нагрузках. Предметы багажа варьируются от сумок из мягкой ткани до тяжелых чемоданов неправильной формы с твердым корпусом. Криволинейные ленточные конвейеры, работающие в аэропортах, должны непрерывно работать со скоростью, превышающей 2,5 м/с, преодолевая узкие структурные повороты в подвалах обработки багажа. Для этих ремней требуются огнестойкие материалы, высокие характеристики рассеивания статического электричества и прочные направляющие подшипников по внешнему периметру, способные выдерживать тяжелые динамические воздействия.

2. Центры распределения посылок и электронной коммерции. В автоматизированных распределительных центрах, управляемых глобальными логистическими сетями, скорость пропускной способности определяет ежедневную эффективность работы. Изогнутые конвейеры органично соединяют высокоскоростные линейные сортировщики, индукционные линии и наклонные спирали. Используя надежные промышленные изогнутые ленточные конвейеры , инженеры предприятий предотвращают столкновение и опрокидывание посылок, гарантируя высокую скорость оптического считывания для автоматических подвесных сканеров штрих-кодов.

3. Линии пищевой промышленности и упаковки. На предприятиях по производству пищевых продуктов пространство ограничено из-за зон санитарной мойки и модулей контроля микроклимата. Изогнутые ленточные конвейеры, разработанные для пищевой промышленности, имеют конструкцию с открытой рамой из нержавеющей стали 304 или 316, быстроразъемные механизмы для быстрой дезинфекции и полиуретановые ремни из полиуретана, соответствующие требованиям FDA/USDA. Ножевые передачи с небольшим диаметром концевых шкивов позволяют плавно и без зазоров перемещать небольшие или деликатные пищевые продукты, такие как хлебобулочные изделия, сырые белки и блюда на противнях.

4. Производство автомобильных и тяжелых промышленных компонентов. Тяжелые сборочные заводы транспортируют громоздкие компоненты, такие как блоки двигателей, штампованные металлические панели и аккумуляторные батареи, между роботизированными ячейками. Конвейеры с изогнутой лентой, предназначенные для этих условий, включают в себя усиленные стальные рамы, ударопоглощающие опорные ролики и армированные ленты с резиновым покрытием, способные выдерживать воздействие масла, абразивной пыли и высоких точечных нагрузок.

Критерии интеграции и отбора

Выбор правильного изогнутого ленточного конвейера требует анализа ключевых эксплуатационных факторов: внутреннего радиуса, показателей нагрузки, скорости ленты и воздействия окружающей среды.

При интеграции изогнутого конвейера в автоматизированную линию транспортировки материалов инженеры должны избегать стандартных готовых предположений. Система должна быть механически рассчитана на основе конкретных физических свойств транспортируемых предметов и ограничений планировки объекта.

Расчет внутреннего радиуса IR и ширины ленты BW

Геометрия кривой должна соответствовать максимальным физическим размерам самого большого предмета, перемещающегося по линии. Когда прямоугольный блок движется по кривой, его внутренние и внешние углы образуют более широкий радиальный путь, чем его статическая ширина.

Чтобы рассчитать необходимую эффективную ширину ремня BW, инженеры используют формулу внутреннего радиуса R1 и внешнего радиуса R2 с учетом длины упаковки L и ширины упаковки W:

R2 = sqrt( (R1 + W)^2 + L^2)

БВ = R2 – R1 + С

Где C — запас безопасного просвета, обычно от 50 до 100 мм с каждой стороны. Если внутренний радиус выбран слишком малым по отношению к длине упаковки, передний угол изделия будет выступать за край ленты или задевать боковые ограждения, что приведет к структурным застреваниям линии.

Выбор двигателя и динамика привода

Поскольку изогнутые ремни испытывают дополнительное трение скольжения вдоль направляющих подшипников по периметру, при выборе двигателя необходимо учитывать как линейную массу полезной нагрузки, так и коэффициенты трения радиальной нагрузки.

• Общая полезная нагрузка P: сумма максимальных одновременных масс продукта на криволинейной поверхности в кг.

• Коэффициент трения u1: трение в ползуне обычно составляет от 0,20 до 0,25 для стандартных лент на стальных основаниях.

• Трение направляющей по периметру u2: Коэффициент сопротивления подшипнику радиальной силы обычно составляет от 0,05 до 0,10 для прецизионных шарикоподшипников.

Расчеты мощности двигателя должны включать коэффициент запаса прочности Sf не менее 1,3–1,5, чтобы выдерживать динамический пусковой момент при полной загрузке конвейера.

Профилактическое обслуживание и эксплуатационная долговечность

Строгое профилактическое обслуживание, направленное на смазку краевых подшипников, отслеживание натяжения ремня и выравнивание конических шкивов, имеет важное значение для увеличения срока службы.

Изогнутый ленточный конвейер представляет собой прецизионную машину. Поскольку он воспринимает сложные механические нагрузки, пренебрежение техническим обслуживанием приводит к преждевременному износу ремня, повышенному уровню шума и выходу из строя направляющего подшипника.

Протоколы ежедневных и еженедельных проверок

1. Визуальный осмотр края ремня. Осмотрите внешний край ремня по периметру на предмет истирания, трещин или отделения от направляющей полосы. Любые локальные разрывы указывают на несоосность подшипников направляющей или скопление мусора.

2. Чистота опорных направляющих. Убедитесь, что на опорных направляющих по периметру нет упаковочной пыли, мусора пластиковой ленты или пролитого продукта. Загрязнения внутри направляющей увеличивают радиальное трение, перегружая приводной двигатель.

3. Проверка уровня шума: внезапное усиление визга или металлического щелчка вдоль внешней дуги указывает непосредственно на заедание колеса с подшипником по периметру. Поврежденные подшипники необходимо немедленно заменить, чтобы не допустить выдавливания направляющего канала.

Ежемесячные и ежеквартальные задачи по калибровке

1. Калибровка натяжения: в отличие от прямых ремней, где натяжение измеряется линейно поперек станины, натяжение изогнутых ремней необходимо проверять как на внутреннем, так и на внешнем радиусе натяжных блоков. Чрезмерное натяжение внутреннего радиуса приводит к неравномерному растяжению ткани ремня, что приводит к сморщиванию вдоль внутреннего ползуна.

2. Проверка выравнивания конических шкивов. Убедитесь, что шкивы с коническими концами остаются строго перпендикулярными осевым линиям рамы. Незначительное смещение вала шкива приводит к серьезным ошибкам в движении, которые невозможно компенсировать только краевыми подшипниками.

Совет эксперта по техническому обслуживанию: здоровье и смазка подшипников направляющих по периметру

Подшипниковый узел по периметру выдерживает до 80 процентов всех боковых напряжений в изогнутой конвейерной системе. Для обеспечения бесперебойной работы и длительного срока службы проверяйте внешнюю направляющую каждые 500 часов работы. Протрите каналы подшипников обезжиривающим средством, не содержащим растворителя, и нанесите сухую пленочную смазку из ПТФЭ для предотвращения скопления пыли. Никогда не наносите густую липкую смазку на открытые дорожки подшипника, так как окружающая бумажная пыль и твердые частицы связываются со смазкой, превращая ее в абразивный шлифовальный состав, который разрушает направляющие колеса и увеличивает потребление тока двигателем.

Тщательно сопоставляя структурные характеристики с эксплуатационными требованиями, инженеры предприятий могут использовать изогнутые конвейерные ленты, чтобы максимизировать доступную площадь, повысить эффективность линии и обеспечить надежную обработку материалов в любой промышленной среде.
