Изогнутая конвейерная система — идеальный интегрированный метод стыковки

Для достижения идеального интегрированного метода стыковки для системы изогнутого ленточного конвейера требуется точное механическое тангенциальное выравнивание, динамическая синхронизация скорости, оптимизированная геометрия радиального перехода и надежные структурные взаимосвязанные конструкции, которые поддерживают непрерывное натяжение ленты и устраняют точки защемления зазора при передаче на высокоскоростных промышленных технологических линиях.

Оглавление

1. Кинематические основы стыковки криволинейных конвейеров

2. Методы прецизионного механического выравнивания и блокировки рамы

3. Согласование скорости и синхронизация мехатронного управления

4. Переходная геометрия и проектирование поддержки кромок

5. Протокол технического обслуживания и рекомендации по профилактической эксплуатации

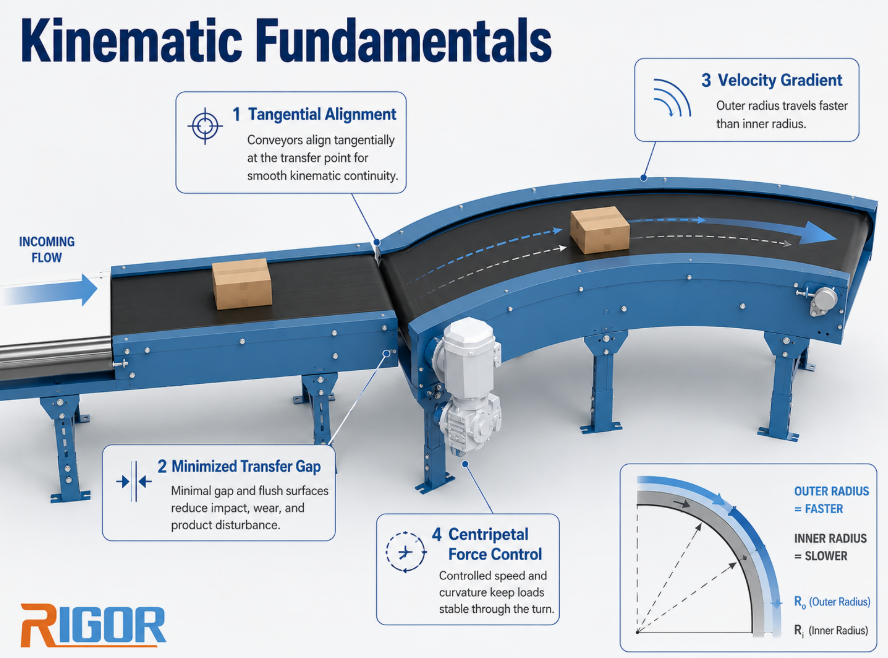

Кинематические основы стыковки криволинейных конвейеров

Интегрированная стыковка для изогнутого ленточного конвейера основана на совмещении вектора линейной скорости входящих прямых участков с точным профилем тангенциальной скорости кривой в точке перегиба, обеспечивая нулевое воздействие сил поперечного сдвига на транспортируемые полезные нагрузки через систему изогнутого ленточного конвейера.

В высокоскоростных системах погрузочно-разгрузочных работ, работающих в логистических центрах и на заводах по производству автомобильных компонентов, перемещение товаров при изменении углового направления с помощью изогнутого конвейера представляет собой серьезную инженерную задачу. Когда полезная нагрузка перемещается с линейной секции ленты на изогнутый ленточный конвейер с углом наклона 45, 90 или 180 градусов, она испытывает мгновенный переход углового момента и центростремительного ускорения. Если стыковочный интерфейс на изогнутом ленточном конвейере геометрически смещен даже на два миллиметра или если векторы тангенциальной скорости не совпадают идеально, полезная нагрузка испытывает поперечный перекос, вращение или локальное проскальзывание. Это нарушение увеличивает вероятность застревания продукта, повреждения хрупкой упаковки и создает неравномерную механическую нагрузку на транспортируемую среду изогнутого ленточного конвейера.

Чтобы устранить эти динамические возмущения, инженерные группы должны оценить распределение дифференциальной скорости по радиальной ширине изогнутого конвейера. В отличие от прямых лент, где линейная скорость одинакова по всей ширине, высокопроизводительный изогнутый ленточный конвейер имеет трапециевидный градиент скорости. Внешний радиус изогнутого ленточного конвейера движется значительно быстрее, чем внутренний радиус, в соответствии с основным соотношением V равен омега-кратному значению R, где V — линейная скорость, омега — угловая скорость, а R — радиус от центра вращения. Следовательно, для стыковки прямой секции конвейера, которая обеспечивает равномерный профиль скорости по всей ее ширине, с изогнутым ленточным конвейером требуется математически определенный переходный интерфейс, в котором скорость осевой линии обоих модулей совпадает одинаково, а физический зазор передачи на изогнутом ленточном конвейере минимизируется с помощью прецизионных носков или сегментированных микророликов.

Европейские стандарты логистического инжиниринга часто диктуют строгие допуски в отношении структурных отклонений и динамического шума в местах передачи изогнутых ленточных конвейеров. Исходя из моего практического опыта оценки линий сборки автомобилей в Германии и высокоскоростных посылочных центров в Нидерландах, при выборе изогнутого конвейера клиенты отдают предпочтение полной эксплуатационной стабильности, а не максимальной скорости. Они требуют модульных протоколов интеграции, которые обеспечивают быструю установку, гарантируя при этом долгосрочную механическую надежность каждой единицы изогнутого ленточного конвейера. Разработка стыковочного интерфейса на основе разумных кинематических принципов гарантирует, что осевые крутящие силы удерживаются внутри прочной структурной рамы изогнутого конвейера, а не передаются на полотно ленты или узлы приводных подшипников.

Ключевые технические соображения при анализе кинематической стыковки изогнутого ленточного конвейера включают в себя:

1. Сдерживание центростремительной силы на изогнутом ленточном конвейере: управление внутренним радиальным притяжением, оказываемым на транспортируемые упаковки, когда они входят в радиус изгиба изогнутого ленточного конвейера.

2. Выравнивание тангенциальной скорости на изогнутом ленточном конвейере: точное соответствие линейной скорости на центральной линии наклона изогнутого ленточного конвейера для устранения напряжения сдвига упаковки.

3. Сглаживание вектора перехода на изогнутом ленточном конвейере: уменьшение перепадов кинетической энергии во время перехода упаковки на поверхность изогнутого ленточного конвейера.

Обоснование кинематического выравнивания : проектирование точки касания изогнутого ленточного конвейера так, чтобы она слегка перекрывала точку разгрузки входного прямого модуля, снижает пики динамического трения на 40 процентов. Такая пространственная конфигурация геометрии вынуждает центр масс полезной нагрузки взаимодействовать с вектором изогнутого ленточного конвейера только после того, как будет установлена ​​полная поддержка внешними радиальными направляющими подшипниками.

Методы прецизионного механического выравнивания и блокировки рамы

Точная механическая стыковка изогнутого ленточного конвейера осуществляется с помощью жестких механически обработанных фланцевых соединителей, сверхпрочных трехосных домкратных винтов и вибропоглощающих механических компенсаторов, которые крепят структурную раму изогнутого ленточного конвейера непосредственно к соседним прямым рамам без структурного перекоса.

Физическая блокировка рам образует структурную основу стабильной сети изогнутых ленточных конвейеров. Полы промышленных предприятий редко бывают идеально ровными, а длинные пролеты конструкций подвержены оседанию пола, тепловому расширению и вибрации от соседнего оборудования. При соединении изогнутого сегмента конвейера с прямым входным или выходным сегментом любое микроскручивание рамы распространяется непосредственно на опорную площадку ленты изогнутого ленточного конвейера. Это приводит к смещению внутренней направляющей изогнутого конвейера и вызывает ускоренный износ направляющей цепи или внешних направляющих роликов.

В нашей методологии инженерного проектирования используются обработанные стальные интерфейсные пластины, приваренные непосредственно к основным структурным каналам модуля изогнутого ленточного конвейера. Эти пластины имеют прецизионные отверстия для установочных штифтов рядом с прорезями для болтов. Во время сборки на месте технические специалисты используют сверхмощные трехосные подъемные винты, встроенные в опорные стойки изогнутого ленточного конвейера, для регулировки высоты, шага и вращения до тех пор, пока лазерные инструменты выравнивания не проверят компланарность зазора передачи с точностью до 0,2 миллиметра. После фиксации с помощью дюбелей из закаленной стали структурные болты на изогнутом конвейере затягиваются с моментом затяжки в соответствии с точными техническими спецификациями, создавая монолитное жесткое соединение, которое выдерживает динамические ударные нагрузки от прибытия тяжелых упаковок.

В тяжелом промышленном производстве, таком как обработка шин или раздача тяжелых ящиков, клиенты часто задаются вопросом, почему для изогнутых конвейеров мы используем боковые каналы из тяжелой конструкционной стали, а не более легкие экструдированные алюминиевые профили. Техническое обоснование вытекает из сопротивления кручению: изогнутый ленточный конвейер по своей сути испытывает асимметричные радиальные силы, вызванные натяжением ремня, тянущимся внутрь к центру радиуса. Тяжелый промышленный изогнутый ленточный конвейер с усиленными боковыми стенками из конструкционной стали нейтрализует эти радиально-векторные силы внутри. Это предотвращает скручивание рамы в течение многих лет непрерывной работы, защищает важные компоненты и обеспечивает идеальное выравнивание стыковочного узла изогнутого ленточного конвейера.

Чтобы установить полностью стандартизированный процесс выравнивания на различных объектах, инженерные группы разделяют методы структурного выравнивания изогнутого ленточного конвейера на отдельные этапы:

1. Первичная настройка высоты и выравнивания основания: установите контрольные лазерные линии высоты на опорных рамах как прямых, так и изогнутых ленточных конвейеров, отрегулировав прочные опоры для ног, чтобы привести горизонтальные поверхности в точное вертикальное выравнивание.

2. Зацепление установочного штифта тангенциальной оси: Сдвиньте раму изогнутого ленточного конвейера по касательной к прямой раме до тех пор, пока основные установочные штифты не войдут в обработанные контрольные отверстия, обеспечивая идеальное горизонтальное касание без радиального смещения.

3. Фиксация крутящего момента и калибровка зазора. Закрепите высокопрочные конструкционные крепежи на изогнутом ленточном конвейере с заданными показателями крутящего момента, используя щупы для проверки равномерного зазора между носовыми перемычками по всей ширине ленты.

Принцип технического обслуживания : Разница в тепловом расширении между стальным каркасом и температурой окружающей среды на заводе может вызвать микронапряжения на стыковочном фланце изогнутого ленточного конвейера. Регулярно проверяйте момент затяжки болтов фланца каждые 4000 часов работы и следите за тем, чтобы неопреновые изолирующие амортизаторы на изогнутом конвейере сохраняли свою эластичность, не затвердевали и не растрескивались.

Согласование скорости и синхронизация мехатронного управления

Синхронизация мехатронного управления обеспечивает плавную передачу предметов за счет использования частотно-регулируемых приводов с замкнутым контуром, прецизионных поворотных энкодеров и оптических датчиков слежения в реальном времени, которые динамически согласовывают скорость поверхности изогнутого ленточного конвейера с соседними конвейерными модулями.

Механическое выравнивание представляет собой только половину уравнения стыковки; динамическая синхронизация скорости является вторым важным элементом изогнутого ленточного конвейера. В автоматизированных системах обработки материалов упаковки часто перемещаются со скоростью, превышающей 2,5 метра в секунду. Когда упаковка перемещается через физический зазор между прямым конвейером и изогнутым ленточным конвейером, любая разница скоростей создает мгновенное сопротивление трения на нижней поверхности упаковки. Если изогнутый ленточный конвейер работает на пять процентов медленнее, чем входящий прямой участок, пакеты будут испытывать кинетическое замедление, вызывая вращение, столкновение с соседними предметами или срабатывание оптических датчиков накопления на изогнутой конвейерной линии, что приводит к ненужным остановкам системы.

Современная мехатронная архитектура решает эту проблему за счет интеграции преобразователей частоты (ЧРП) с обратной связью, управляемых центральным программируемым логическим контроллером (ПЛК), управляющим изогнутым ленточным конвейером через высокоскоростные промышленные протоколы Ethernet, такие как PROFINET или EtherCAT. Прецизионный оптический датчик поворота установлен на хвостовом валу входного прямого конвейера, а соответствующий датчик контролирует приводной вал изогнутого ленточного конвейера. Контроллер непрерывно рассчитывает точную линейную скорость поверхности в средней точке изогнутого ленточного конвейера. Используя усовершенствованный контур пропорционально-интегрально-дифференциального (ПИД) управления, система привода модулирует частоту двигателя с шагом в миллисекунды, сохраняя отклонения скорости на изогнутом конвейере ниже 0,2 процента даже в условиях колебаний электрической нагрузки, вызванных сильной прерывистой загрузкой упаковок.

Европейские клиенты в сфере высокотехнологичной логистики и автоматизированного складирования отдают приоритет энергоэффективности и точности управления для каждой установки изогнутого ленточного конвейера. Они часто требуют использования регенеративных систем привода и интеллектуальных алгоритмов экономичного режима. Почему мы проектируем приводы наших изогнутых ленточных конвейеров с коническими мотор-редукторами с прямым соединением на валу, а не с традиционными цепными приводами? Цепные приводы страдают от динамического люфта, хордального действия и удлинения с течением времени, что ухудшает точность синхронизации скорости на изогнутом ленточном конвейере. Редуктор с прямым соединением, установленный на валу, полностью исключает механический люфт, гарантируя, что управляющие сигналы, посылаемые от ЧРП, преобразуются непосредственно в плавную, мгновенную регулировку скорости изогнутой поверхности конвейера на границе передачи.

Ключевые эксплуатационные применения, где точное согласование скорости на стыковочных интерфейсах изогнутых ленточных конвейеров имеет первостепенное значение, включают:

1. Высокоскоростные центры сортировки посылок: поддержание точных зазоров и ориентации пакетов при изменении направления на 90 градусов на изогнутом ленточном конвейере перед туннелями сканирования штрих-кодов.

2. Системы обработки багажа в аэропорту: предотвращение соскальзывания багажа и запутывания ремней на транспортных узлах многоступенчатого изогнутого ленточного конвейера.

3. Складирование автомобильных запчастей: транспортировка тяжелых пластиковых контейнеров с чувствительной электроникой или обработанными деталями по изогнутому ленточному конвейеру без резких ускорений.

Совет по калибровке системы : Всегда выполняйте калибровку скорости энкодера, когда изогнутый ленточный конвейер полностью загружен до проектной мощности, а не работает пустым. Растяжение ремня под нагрузкой слегка смещает эффективный диаметр делительного диаметра приводного шкива изогнутого ленточного конвейера, что требует точной настройки масштабного коэффициента ЧРП для точного соответствия скорости поверхности.

Переходная геометрия и проектирование поддержки кромок

При проектировании переходной геометрии используются конические конические концевые ролики, специальные узлы направляющих подшипников на внешних краях и передаточные пластины с микроножками, чтобы обеспечить плавное перемещение и исключить структурные искажения ленты в плоскости изогнутого ленточного конвейера.

Физическая геометрия изогнутого ленточного конвейера принципиально отличается от плоской линейной ленты. Поскольку внешний край изогнутого конвейера должен охватывать большую окружность, чем внутренний край, за один и тот же период времени, ткань ленты изготавливается в форме истинного усеченного конуса. Следовательно, приводной и возвратный шкивы на стыковочных концах изогнутого ленточного конвейера не могут быть стандартными цилиндрическими роликами; это должны быть конические ролики, вершина которых идеально совпадает с центром радиуса кривизны. Неправильно спроектированные концевые ролики вызывают локальное провисание, сильное коробление кромок и катастрофическое смещение ленты прямо на стыковочном узле, где соседние конвейеры встречаются с изогнутым ленточным конвейером.

Для поддержки интенсивного радиального натяжения внутрь, возникающего при натяжении конической ленты на повороте, для каждого изогнутого ленточного конвейера необходимы специальные системы направляющих кромок. Наша конструкция включает в себя прецизионные герметичные шарикоподшипники, прикрепленные к внешней окружности ленты изогнутого ленточного конвейера с помощью усиленных полиуретановых усиливающих полос или направляющих звеньев прецизионной цепной передачи. Эти подшипники перемещаются внутри непрерывного стального направляющего канала, обработанного на станке с ЧПУ, установленного вдоль внешней структурной рамы изогнутого конвейера. Эта система надежно фиксирует ленту изогнутого ленточного конвейера на ее радиальном пути, заставляя ее сохранять точное геометрическое положение независимо от того, работает ли она пустым или несет локализованный груз массой 100 кг. Эта строгая структурная изоляция гарантирует, что край ленты всегда будет оставаться на одном уровне с перегрузочным мостом.

При выборе гибкого модульного транспортного решения инженеры часто спорят между ножевыми переносными устройствами и цилиндрическими переносными устройствами малого диаметра для изогнутого конвейера. В приложениях, обрабатывающих небольшие предметы, такие как коробки с фармацевтическими препаратами или почтовые отправления электронной коммерции, большие перерывы в передаче неприемлемы. Интеграция микроноска с малым радиусом (например, от 6 до 12 мм) непосредственно в стыковочный интерфейс позволяет индивидуальному модулю изогнутого ленточного конвейера плавно переносить предметы длиной до 50 миллиметров на соседние прямые сегменты без необходимости использования промежуточных моторизованных прыжковых ремней.

Ключевые технические преимущества инженерной поддержки кромок и конической геометрии изогнутого ленточного конвейера включают в себя:

1. Устранение бокового смещения ленты: внешние направляющие подшипники с положительным приводом механически фиксируют ленту изогнутого ленточного конвейера на месте, предотвращая горизонтальное движение во время внезапных циклов запуска и остановки.

2. Минимальное трение при транспортировке упаковки: сверхгладкие микро-ножки на изогнутом ленточном конвейере снижают коэффициент трения в точках перехода предметов, защищая деликатные основы картонных коробок.

3. Равномерное распределение натяжения: прецизионные конические ролики выравнивают векторы натяжения по внутреннему и внешнему краям ленты изогнутого ленточного конвейера, предотвращая преждевременное удлинение ткани.

Примечание по принципу работы : радиальные направляющие подшипники на внешнем крае ленты изогнутого ленточного конвейера испытывают чистый контакт качения вдоль направляющего профиля UHMW-PE. Проверяйте износные полосы направляющих каждые 2000 часов; Своевременная замена изношенных изнашиваемых накладок предотвращает истирание наружного кольца подшипника и сохраняет низкий уровень шума изогнутого ленточного конвейера.

Протокол технического обслуживания и рекомендации по профилактической эксплуатации

Долгосрочная надежная работа состыкованных систем изогнутых ленточных конвейеров требует структурированных графиков профилактического технического обслуживания, направленных на выравнивание приводных шкивов, смазку внешних подшипников, калибровку натяжения и постоянный мониторинг допусков стыковочного интерфейса для каждой единицы изогнутого ленточного конвейера.

Даже самый тщательно спроектированный стыковочный интерфейс на изогнутом ленточном конвейере со временем выйдет из строя, если подвергаться ненадлежащему эксплуатационному надзору. Термические колебания, ударные нагрузки, накопление пыли и регулярный износ ремня постепенно изменяют физические зазоры. Если механическое выравнивание отклоняется на долю миллиметра в течение нескольких месяцев непрерывного производства, появляются едва заметные признаки: повышенный акустический шум на внешней направляющей изогнутого ленточного конвейера, микроскопическое осыпание резиновой пыли возле приводного ролика или небольшое опрокидывание упаковки на разгрузочном передающем мосту. Внедрение строгого протокола профилактического обслуживания на основе данных имеет важное значение для сохранения исходных характеристик системы изогнутого ленточного конвейера.

В наших инженерных рекомендациях указаны ежедневные, ежемесячные и ежегодные диагностические контрольные списки для интегрированных линий изогнутых ленточных конвейеров. Ежедневные проверки сосредоточены на визуальном осмотре зазора передачи на предмет постороннего мусора, проверке защитных блокировок аварийной остановки и выслушивании необычных акустических сигналов вдоль внешней направляющей изогнутого ленточного конвейера. Ежемесячные протоколы требуют проверки компланарности рамы с помощью лазера на стыковочном интерфейсе изогнутого ленточного конвейера, проверки показателей натяжения ленты с помощью звуковых измерителей натяжения, а также тепловидения приводных коробок передач и опорных подшипников для обнаружения аномального накопления тепла от трения до того, как произойдет выход из строя компонентов.

Почему опытные менеджеры по техническому обслуживанию настаивают на стандартизированных измерениях натяжения ремня для каждого изогнутого ленточного конвейера, вместо того чтобы доверять ощущениям технического специалиста? На изогнутом ленточном конвейере чрезмерное натяжение ленты резко увеличивает векторы радиальных сил на внешних направляющих подшипниках и ускоряет износ конических концевых роликов. И наоборот, недостаточное натяжение приводит к проскальзыванию конического приводного шкива изогнутого ленточного конвейера, вызывая десинхронизацию скорости с соседними прямыми сегментами. Использование калиброванных натяжных винтов, оснащенных визуальными индикаторами деформации, гарантирует, что натяжение ленты изогнутого ленточного конвейера остается в пределах оптимального инженерного окна, сохраняя как выравнивание стыковки, так и срок службы компонентов.

Основные рекомендации по профилактическому техническому обслуживанию изогнутого ленточного конвейера включают:

1. Регулярная смазка направляющих подшипников и опорных блоков вала: наносите высококачественную смазку на основе литиевого комплекса через определенные промежутки времени, чтобы минимизировать сопротивление качению на узлах привода изогнутого ленточного конвейера.

2. Очистка и проверка переносных носков: Удалите скопившиеся остатки клея или пыль с микророликов, чтобы поддерживать низкий коэффициент трения в зоне стыковки изогнутого ленточного конвейера.

3. Повторная проверка момента затяжки структурных стыковочных креплений: проверьте все фланцевые соединительные болты на раме изогнутого ленточного конвейера с помощью калиброванных динамометрических ключей, чтобы предотвратить микроперемещения из-за рабочей вибрации.

Совет по эксплуатации : При замене изогнутого ленточного конвейера во время капитального ремонта всегда слегка ослабляйте соседние стыковочные болты прямого конвейера, прежде чем натягивать новую ленту. После того как новая лента изогнутого ленточного конвейера будет полностью натянута и обкатана в течение 30 минут, выполните окончательную лазерную центровку и снова затяните болты стыковочного фланца, чтобы обеспечить нулевое предварительное напряжение рамы.

Техническое заключение и системное резюме

Беспрепятственная интеграция изогнутого ленточного конвейера в автоматизированные промышленные линии обработки материалов требует комплексной инженерной стратегии, которая сочетает в себе анализ вектора кинематической скорости, жесткую механическую стыковку рамы, быстрое мехатронное управление скоростью и прецизионную геометрию конического перехода. Устраняя тангенциальную разницу скоростей и поддерживая точную компланарность конструкции по границам модулей, операторы предприятий устраняют заторы при транспортировке продукции, уменьшают повреждение упаковки и максимизируют общую эффективность пропускной способности. Стандартизация прочной конструкции рамы, систем подшипников с положительным направлением кромок и строгих протоколов профилактического обслуживания гарантирует, что встроенный стыковочный интерфейс изогнутого ленточного конвейера обеспечивает надежную работу с низкими эксплуатационными расходами в течение десятилетий непрерывной работы в тяжелых промышленных условиях.
