Изогнутые конвейерные ленты – что вы знаете

Краткий обзор

Что такое изогнутая конвейерная лента?

Изогнутая конвейерная лента — это специальный механизм погрузочно-разгрузочных работ, предназначенный для транспортировки предметов по изогнутой траектории, не нарушая выравнивания продукта и не требуя ручного вмешательства.

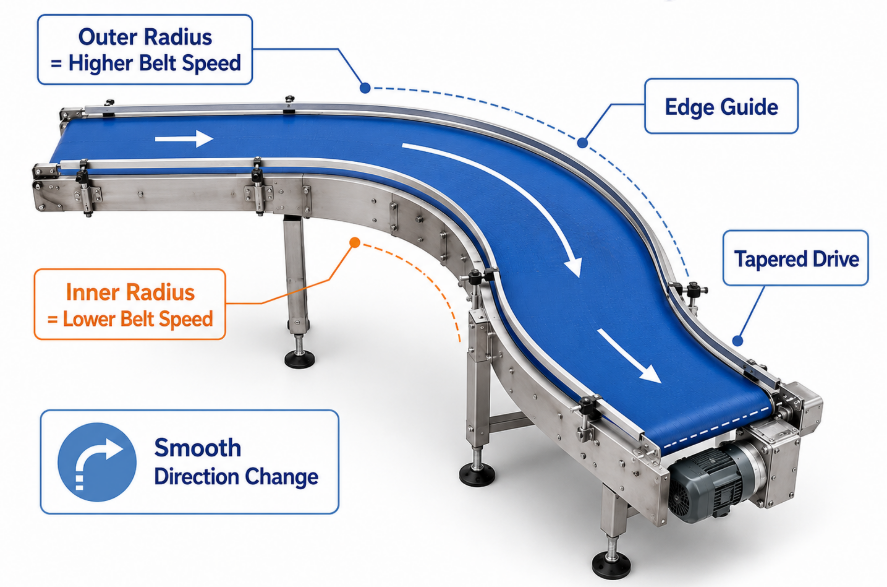

Механика работы изогнутой конвейерной ленты основана на конструкции радиального привода в сочетании с коническими концевыми шкивами или краевыми направляющими подшипниками. В отличие от стандартных линейных ленточных конвейеров, которые равномерно тянут ленту по параллельной оси, изогнутая конвейерная лента испытывает переменную линейную скорость по своей поверхности. Внешний радиус движется со значительно большей скоростью, чем внутренний радиус. Чтобы учесть эту разницу, используются специальные методы конструкции, в том числе модульные пластиковые звенья с расширяемым шагом или гибкие полиуретановые ремни, оснащенные кромочными направляющими цепями или коническими приводными роликами.

С инженерной точки зрения поддержание равномерного натяжения по всей радиальной дуге имеет решающее значение. Распределение натяжения должно препятствовать смещению ремня внутрь под нагрузкой. Конические шкивы обеспечивают соответствие тангенциальной скорости поверхности шкива изменяющейся линейной скорости ремня по всей его ширине. Инженеры часто используют кромки с цепным приводом или прецизионные направляющие ролики по внешнему периметру для поглощения центробежных сил и обеспечения постоянного контроля траектории как для деликатных, так и для тяжелых грузовых единиц.

При выборе современного конвейерного оборудования интеграция высокопроизводительного изогнутого ленточного конвейера обеспечивает бесперебойность технологических потоков при одновременном сокращении физических механических перемещений. Современные промышленные приложения требуют, чтобы эти системы выполняли плавные переходы с низким коэффициентом трения между пересекающимися технологическими линиями, сохраняя деликатную ориентацию продукта во время непрерывных производственных циклов.

Рекомендации по техническому обслуживанию радиального отслеживания: Проверяйте краевые направляющие подшипники каждые 500 часов работы на предмет неравномерного износа, вызванного радиально-векторными силами. Убедитесь, что внутренние и внешние натяжители привода поддерживают сбалансированное выравнивание, предотвращая локальное растяжение ремня по внешнему периметру.

Роль изогнутой конвейерной ленты

Основная роль изогнутой конвейерной ленты заключается в оптимизации пространства предприятия и поддержании непрерывного потока продукции вокруг структурных препятствий без нарушения скорости линии.

При автоматизированной промышленной обработке линейное пространство часто ограничено стенами зданий, существующим оборудованием и расположением рабочих мест. Использование изогнутой конвейерной ленты позволяет инженерным группам изгибать пути транспортировки вокруг опор конструкции или перенаправлять материалы через крутые повороты на 90 или 180 градусов. Заменяя сложные передачи с мертвой пластиной, боковые толкатели или вращающиеся поворотные круги на непрерывную кривую, система исключает точки механической передачи, где легкие или нестабильные предметы часто опрокидываются, застревают или получают повреждения.

Кроме того, поддержание постоянной ориентации продукта по криволинейной траектории имеет первостепенное значение для последующей автоматизации, такой как роботизированные станции захвата и размещения, автоматизированный визуальный контроль и системы сканирования штрих-кодов. Когда продукты перемещаются по изогнутой конвейерной ленте, дифференциальная скорость ленты соответствует естественному радиусу дуги, позволяя упаковкам или пищевым продуктам выходить из поворота в точном относительном положении, в котором они вошли. Такое точное кинематическое управление снижает ошибки обработки и устраняет необходимость в дорогостоящем оборудовании для переориентации на последующих этапах.

Чтобы в полной мере оценить эксплуатационные преимущества и структурные аспекты интеграции кривых, технические группы часто просматривают подробные ресурсы, такие как технический обзор изогнутых конвейеров, чтобы оценить профили скорости и показатели динамики нагрузки. Правильное проектирование профиля кривой напрямую повышает общую производительность линии и эффективность работы.

Руководство по типам и применению малых конвейерных лент

Небольшие изогнутые конвейерные ленты представляют собой компактные высокоточные системы перемещения, предназначенные для микротранспортировки, сборки электроники, сортировки фармацевтических препаратов и легкой упаковки.

В микро- и небольших изогнутых конвейерных системах обычно используются ультратонкие гибкие ленты из полиуретана или силикона, работающие на небольших ножевых роликах диаметром от 8 до 15 мм. Эти малые диаметры переноса необходимы при работе с крошечными компонентами, такими как блистерные упаковки, медицинские флаконы, полупроводниковые лотки или деликатные кондитерские изделия, предотвращая попадание продуктов в зазоры для переноса. Конструкция требует высокоточной обработки внутренних опорных пластин и ползунков со сверхнизким коэффициентом трения, чтобы обеспечить минимальный рабочий крутящий момент.

Европейские дизайнерские предпочтения все чаще отдают предпочтение модульным небольшим изогнутым конвейерным установкам, оснащенным встроенными бесщеточными двигателями постоянного тока 24 В внутри роликов. Этот децентрализованный подход к приводу обеспечивает точный контроль скорости, энергоэффективность и компактность. В европейских производственных условиях особое внимание уделяется модульности, быстрой взаимозаменяемости и совместимости с чистыми помещениями, что стимулирует спрос на конвейеры с небольшими изгибами и механизмами быстрой замены ленты без использования инструментов.

Внедрение прецизионной системы изогнутых ленточных конвейеров в сборочных ячейках небольшой площади обеспечивает стабильную передачу материала без ущерба для скорости или точности позиционирования. Эти компактные конструкции максимально увеличивают полезную площадь в автоматизированных производственных средах с высокой плотностью размещения.

Как правильно выбрать ленточный конвейер для выпечки хлеба

Выбор правильной конвейерной ленты для выпечки хлеба требует баланса между устойчивостью к высоким температурам, гигиеническими антипригарными свойствами материала и плавной динамикой теплового перехода во время кривых охлаждения.

В автоматизированных коммерческих линиях выпечки тестовые заготовки и свежий горячий хлеб выходят из печей при температуре, превышающей 200 градусов Цельсия, и должны подвергаться контролируемому охлаждению во время прохождения по многоярусной спирали или по кривой 90 градусов. Изогнутая конвейерная лента, используемая на этом этапе, должна выдерживать остаточное тепловое напряжение без деформации и выделения газов. Синий пищевой силикон или модульные пластиковые ленты с открытой сеткой, устойчивые к высоким температурам, являются стандартным выбором для улучшения циркуляции воздуха и предотвращения удержания тепла под выпечкой.

Почему команды инженеров предпочитают модульные пластиковые ленты с открытой решеткой или изогнутые ленты из высококачественного силикона для транспортировки хлеба? Хлебное тесто и свежеиспеченные корочки выделяют влагу и масло, которые могут привести к прилипанию к твердым поверхностям ленты. Изогнутые ленты с открытой сеткой обеспечивают поперечную вентиляцию под хлебом, обеспечивая равномерное охлаждение и предотвращая образование конденсата на нижней стороне продукта. Европейские промышленные пекарни в значительной степени отдают предпочтение изогнутым лентам с открытой решеткой с малым радиусом, поскольку они оптимизируют длину туннелей окружающего охлаждения, строго соблюдая при этом стандарты соответствия Европейской группы гигиенического проектирования и проектирования.

Как выбрать лучший материал для пищевых конвейерных лент

Выбор лучшего пищевого материала для изогнутых конвейерных лент включает оценку химической стойкости, уменьшения переноса аллергенов, механического износа и соответствия стандартам безопасности пищевых продуктов FDA и ЕС.

От выбора материала напрямую зависит срок эксплуатации и санитарная безопасность систем транспортировки пищевых продуктов. Стандартные варианты материалов для изогнутых конвейерных лент включают термопластичный полиуретан (ТПУ), поливинилхлорид (ПВХ), полипропилен (ПП), полиэтилен (ПЭ) и ацеталь (ПОМ). При переработке сырых продуктов питания, мяса и птицы непористый ТПУ очень предпочтителен из-за его устойчивости к животным жирам, маслам и агрессивным дезинфицирующим химикатам, таким как хлор и соединения четвертичного аммония. ТПУ не дает микротрещин при эксплуатационном изгибе, что предотвращает возникновение мест размножения бактерий, таких как листерии или сальмонеллы.

Почему ТПУ становится выбором по умолчанию вместо традиционного ПВХ на высокотехнологичных пищевых предприятиях? Европейские директивы пищевой промышленности предусматривают строгие ограничения на миграцию пластификаторов в пищевые продукты. ТПУ не содержит пластификаторов, сохраняет гибкость в условиях низкотемпературной обработки и обеспечивает превосходную стойкость к порезам и истиранию. Следовательно, в инженерных проектах европейских предприятий пищевой промышленности в подавляющем большинстве случаев используются изогнутые ленты из синего ТПУ с интеграцией антимикробных добавок.

Внедрение промышленно сертифицированного оборудования для изогнутых ленточных конвейеров, изготовленного из материалов, соответствующих требованиям FDA, обеспечивает чистоту продукта и одновременно продлевает срок службы ленты в сложных условиях промывки.

Как правильно выбрать упаковочный конвейер

Выбор правильной изогнутой конвейерной ленты для упаковки требует соответствия трения на поверхности ленты, номинальной нагрузки, механизмов отслеживания и скорости линии конкретным требованиям вторичной упаковки и сортировки посылок.

В высокоскоростных центрах упаковки и выполнения заказов изогнутые конвейерные ленты должны работать с различными типами упаковок: от картонных коробок и полиэтиленовых пакетов до пластиковых пакетов и пачек в термоусадочной пленке. Выбор между лентой с верхней поверхностью с высоким коэффициентом трения и модульной пластиковой лентой с низким коэффициентом зависит от того, требует ли приложение ускорения на склоне или контролируемого накопления. Для высокоскоростной индукции посылок необходимы верхние изгибы из резины с высоким коэффициентом трения или текстурированного ПВХ, чтобы предотвратить скольжение упаковки при резких изменениях направления на 90 градусов.

Ключевые приоритеты клиентов в современных логистических центрах сосредоточены на сокращении простоев в работе, минимизации уровня шума и достижении высокой скорости линии до 100 метров в минуту. Какие структурные конфигурации приоритетны для логистических клиентов? Европейские логистические центры отдают предпочтение изогнутым ремням с позитивной цепной направляющей, оснащенным конструкциями быстросменных стыков ремней. Системы принудительного привода исключают проскальзывание ремня при ускорении с большой нагрузкой и поддерживают точное отслеживание независимо от боковых сил, возникающих из-за смещения от центра пакетов.

Заключение

Изогнутые конвейерные ленты представляют собой краеугольный камень современной автоматизированной обработки материалов, устраняя разрыв между ограниченным пространством и эффективностью линий. Обеспечивая сложные радиальные траектории посредством точных механических конструкций, таких как конические шкивы, приводы направляющей цепи с положительным краем и модульные пластиковые связи, эти системы устраняют узкие места в работе, одновременно защищая структурную целостность продукта. Независимо от того, интегрированы ли они в высокоскоростную логистику посылок, строгие линии пищевой промышленности в чистых помещениях или компактные сборочные ячейки, выбор правильного материала ленты, приводного механизма и радиуса кривизны обеспечивает максимальное время безотказной работы, низкие затраты на техническое обслуживание и долгосрочную эксплуатационную эффективность на промышленных производственных предприятиях по всему миру.
