Как изогнутые конвейерные ленты работают и экономят место на объектах

Изогнутые конвейерные ленты меняют направление потока материала внутри логистической или производственной линии на углы от 30 до 180 градусов, не требуя ручной передачи или переориентации продукта под прямым углом. Поддерживая непрерывное выравнивание ленты, точное распределение приводного крутящего момента и постоянную ориентацию материала за счет плавных радиусов поворота, изогнутый ленточный конвейер устраняет неудобные мертвые зоны при транспортировке, экономит пространство и оптимизирует работу высокопроизводительного предприятия.

Оглавление

• Механические основы и приводные механизмы

• Пространственная оптимизация и эффективность планировки

• Динамика нагрузки и целостность ориентации

• Ключевые компоненты и структурные характеристики

• Протоколы обслуживания и эксплуатации

• Применение стратегических объектов

Механические основы и приводные механизмы

В работе изогнутого ленточного конвейера используются специализированные конические концевые ролики, приводные цепи или направляющие подшипники с внешними краями, а также конические ремни специальной формы для равномерной передачи механического крутящего момента по криволинейной траектории, одновременно уменьшая боковую миграцию ленты.

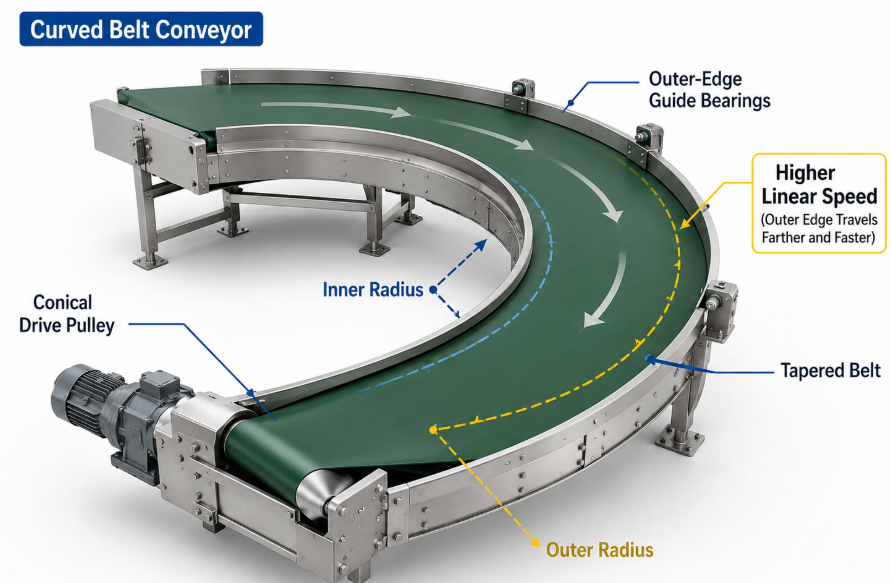

Основная физическая проблема при движении ремня по повороту — это требование разной скорости по внутреннему и внешнему радиусам. Внешняя окружность кривой значительно длиннее внутренней. Чтобы сохранить гладкую и однородную поверхность ремня без коробления и проскальзывания, линейная скорость на внешнем крае ремня должна быть выше, чем скорость на внутреннем крае. Стандартные цилиндрические ролики не могут достичь такого градиента скорости, поскольку их внешний диаметр постоянен по всей длине, что может привести к проскальзыванию, неравномерному растяжению или сбивке ремня на внутреннем витке.

Чтобы устранить это кинематическое несоответствие, в современной технике используются конические или конические концевые ролики. Поскольку диаметр конического ролика постепенно увеличивается от внутреннего радиуса к внешнему, тангенциальная поверхностная скорость пропорционально масштабируется по поверхности ролика. Эта конструкция точно соответствует геометрическим требованиям изогнутой траектории ленты, гарантируя, что каждая точка по ширине ленты движется с соответствующей пространственной скоростью. В тяжелых или высокоскоростных системах механизмы принудительного привода, такие как цепные приводы с внешним краем, специальные зубчатые ремни или прецизионные герметичные подшипники, движущиеся вдоль периферийной направляющей, сочетаются с коническими приводными шкивами для противодействия радиальным силам. При приложении натяжения радиальная сила по своей сути тянет ремень к центру кривизны; внешний направляющий механизм физически удерживает ремень, обеспечивая стабильное движение при больших нагрузках.

В специализированных промышленных применениях радиальное распределение натяжения определяет эксплуатационный срок службы и стабильность системы. Почему изогнутый ленточный конвейер спроектирован с направляющими подшипниками по внешнему краю, а не полагается исключительно на натяжение ленты? На высокоскоростных сортировочных установках одно только центральное натяжение со временем приводит к чрезмерному износу кромок и деформации ленты. Жесткая рама с прецизионными направляющими роликами вдоль внешней дуги надежно поглощает направленные внутрь векторы радиальной силы, возникающие во время ускорения и непрерывного движения. Европейские логистические центры, которые отдают приоритет низкому уровню шума и минимальному времени простоя на техническое обслуживание, часто выбирают герметичные прецизионные подшипниковые направляющие в сочетании с высокопрочными синтетическими ремнями для бесшумной и не требующей технического обслуживания работы при поворотах на 90 и 180 градусов.

Пространственная оптимизация и эффективность планировки

Интеграция изогнутого ленточного конвейера в планировку предприятия экономит до 40% полезной площади за счет устранения неудобных поворотов под прямым углом и использования изменения направления с малым радиусом.

В обычных установках погрузочно-разгрузочных работ без изогнутых ленточных конвейеров изменение направления движения обычно требует запуска двух прямых конвейеров под углом 90 градусов друг к другу, разделенных передаточным столом, отклоняющим устройством с выдвижными колесами или поворотным столом. Эти точки механической передачи требуют значительной линейной площади, создают опасные точки защемления и требуют дополнительного пространства по периметру для приводов двигателей и панелей управления. Кроме того, перемещение под прямым углом заставляет продукты останавливаться, сдвигаться или поворачиваться, что создает большие промежутки между предметами и требует дополнительных безопасных буферных расстояний вдоль конвейерной линии.

Напротив, ленточные конвейеры непрерывного действия обеспечивают плавные повороты от 30, 45, 60, 90 до 180 градусов в пределах компактного, предсказуемого радиуса кривой. Предприятия могут прокладывать линии продукции вокруг несущих колонн здания, перемещаться по узким углам здания и соединять мезонинные уровни, не жертвуя при этом площадью помещения. Плотно огибая производственный процесс с учетом существующих архитектурных особенностей, менеджеры предприятий могут освободить ценную площадь для производственного оборудования, сборочных верстаков или стеллажей для хранения поддонов.

С точки зрения оперативной компоновки, почему команды инженеров предпочитают непрерывную криволинейную маршрутизацию модульным всплывающим модулям? Современные автоматизированные склады работают по строгим показателям пропускной способности. Когда пространство ограничено, каждый квадратный метр, отведенный под перемещение мертвых зон, уменьшает вместимость складских помещений или пространство для сборки. Внедрение компактного изогнутого ленточного конвейера позволяет предприятиям максимизировать длину линии в жестких архитектурных границах, сохраняя при этом непрерывную линейную скорость продукта. Европейские распределительные центры, сталкивающиеся с высокими расходами на коммерческую недвижимость, постоянно отдают приоритет изогнутым конвейерам с узким внутренним радиусом, чтобы максимально эффективно использовать кубическое пространство в многоуровневых мезонинных системах.

Динамика нагрузки и целостность ориентации

Изогнутый ленточный конвейер сохраняет ориентацию и устойчивость предметов при изменении направления, устраняя ударные силы и точки скольжения, связанные с механическими передающими устройствами.

Когда транспортируемые предметы сталкиваются с традиционными механизмами передачи, такими как выдвижные колеса, толкатели с поперечными ремнями или гравитационные опорные пластины, они подвергаются резким разнонаправленным силовым изменениям. Эти внезапные силы приводят к скольжению легких коробок, наклону хрупких упаковок и падению предметов с высоким центром тяжести. Кроме того, во время перемещения под прямым углом предметы часто меняют свою первоначальную ориентацию сканирования, что делает последующие сканеры штрих-кодов или автоматизированные системы маркировки неэффективными и требует ручного вмешательства оператора для повторного выравнивания упаковок.

Изогнутый ленточный конвейер обеспечивает непрерывную несущую поверхность с высоким коэффициентом трения, которая поддерживает упаковку на протяжении всего ее пути вокруг поворота. Поскольку предмет остается неподвижным относительно поверхности ремня, центробежные силы бесшумно поглощаются статическим трением между верхней крышкой ремня и основанием продукта. Этот плавный переход идеально сохраняет ориентацию упаковки от входа до выхода. Этикетки со штрих-кодом остаются ориентированными под правильным углом камеры, деликатные товары защищены от ударов, а легкие материалы не могут соскользнуть с края конвейера.

Почему системные интеграторы требуют абсолютного сохранения пакетной ориентации в современной логистике? В автоматизированных сортировочных центрах несовпадение пакетов приводит к сбоям сканирования и повторной циркуляции системы, что напрямую снижает почасовую производительность единицы продукции. Данные реальных клиентов показывают, что поддержание ориентации упаковки является единственным наиболее важным показателем производительности для сортировочных предприятий электронной коммерции. Чтобы удовлетворить этим строгим требованиям, в изогнутых ленточных конвейерах используются специальные поверхности лент с высоким коэффициентом трения и точная интеграция управления скоростью, гарантирующая, что даже неупакованные или нестандартные предметы перемещаются по крутым поворотам на высоких скоростях линии без смещения.

Ключевые компоненты и структурные характеристики

Промышленные изогнутые ленточные конвейеры состоят из специализированных конструктивных компонентов, предназначенных для выдерживания многоосных механических напряжений, включая радиальное натяжение, натяжение ленты и высокие рабочие скорости.

Для создания надежного изогнутого ленточного конвейера необходимы прецизионные компоненты, способные выдерживать неравномерные векторные нагрузки. Стандартные рамы конвейеров выдерживают простое продольное натяжение, тогда как изогнутые рамы конвейеров должны поглощать постоянные боковые силы, которые тянут ленту внутрь к центру дуги. Профили рамы обычно вырезаются лазером из высокопрочной углеродистой стали, нержавеющей стали или экструдированных алюминиевых профилей, чтобы предотвратить изгиб конструкции в условиях полной полезной нагрузки.

Конические шкивы образуют основной механический интерфейс. Эти шкивы, обработанные с точными углами конусности, соответствующими внутреннему и внешнему радиусам поворота, обеспечивают синхронизированную скорость линии по всей ширине ленты. В опорных слоях под лентой используются скользящие листы полиэтилена сверхвысокомолекулярного веса (СВММ) или массивы прецизионных шарикоподшипниковых роликов для снижения теплоты трения и энергопотребления.

Для получения полного технического обзора конструктивных изменений и критериев выбора специализированных конфигураций конвейеров ознакомьтесь с нашим подробным руководством по изогнутым конвейерам..

Протоколы обслуживания и эксплуатации

Регулярное техническое обслуживание изогнутого ленточного конвейера направлено на контроль направляющих подшипников внешнего края, проверку настроек натяжения ремня, проверку выравнивания конических шкивов и обеспечение чистоты станины ползуна.

Поскольку изогнутые ленточные конвейеры во время непрерывной работы испытывают радиально-векторные силы, процедуры технического обслуживания немного отличаются от стандартных прямых конвейеров. Направляющий механизм внешнего края — независимо от того, состоит ли он из прецизионных подшипников, направляющих цепи или направляющих бусин — поглощает значительную динамическую силу. Если направляющие смещаются или изнашиваются, натяжение ремня становится несбалансированным, что приводит к преждевременному износу кромок, повышенному шуму двигателя или контакту с рамой.

Ежедневные визуальные проверки должны подтверждать, что ремень плавно движется по заданной дуге, не заезжая на ограничители краевых направляющих. Протоколы еженедельного технического обслуживания требуют очистки поверхности станины ползуна от мусора, поскольку скопившаяся пыль или посторонние предметы увеличивают трение и перегрев под лентой. Ежемесячные проверки должны быть сосредоточены на проверке соосности привода двигателя, проверке уровня масла в коробке передач и измерении износа подшипников с помощью ультразвуковой вибродиагностики или ручной проверки люфта.

Совет по техническому обслуживанию системы : Во время профилактического обслуживания всегда измеряйте натяжение ремня с помощью специальных измерителей натяжения в трех точках по ширине ремня (внутренняя дуга, центр и внешняя дуга). Неравномерное натяжение изогнутого ленточного конвейера вызывает локальное растяжение ленты, ускоряет износ направляющих и приводит к проскальзыванию ленты на коническом приводном шкиве.

Применение стратегических объектов

Изогнутые ленточные конвейеры являются важнейшими компонентами в секторах с высокой пропускной способностью, включая обработку багажа в аэропортах, центры выполнения электронной коммерции, автоматизированные заводы по переработке пищевых продуктов и упаковочные операции.

В системах обработки багажа в аэропортах (BHS) надежность имеет первостепенное значение. Предметы багажа сильно различаются по весу, форме и материалу: от спортивных сумок из мягкой ткани до чемоданов с твердым корпусом. Изогнутый ленточный конвейер беспрепятственно транспортирует багаж через контрольно-пропускные пункты, резкие повороты терминалов и карусели сортировки багажа, не застревая, не переворачиваясь и не вызывая застревания системы. Непрерывная гладкая поверхность предотвращает зацепление незакрепленных ремней, защищая как багаж, так и оборудование.

В центрах выполнения электронной коммерции, где в час проходят тысячи небольших посылок, полиэтиленовых пакетов и коробок из гофрированного картона, важно поддерживать постоянную высокую скорость. Прямолинейные транспортеры с выдвижными колесами с трудом справляются с обработкой легких полиэтиленовых пакетов, которые часто сгибаются или застревают в зазорах передачи. Внедрение интегрированного изогнутого ленточного конвейера позволяет предприятиям электронной коммерции поддерживать скорость линии, превышающую 2,5 метра в секунду при резких поворотах на 90 градусов, сохраняя расстояние между товарами для автоматического сортировочного оборудования.

На линиях пищевой промышленности и упаковки также используются специализированные изогнутые конвейеры, изготовленные из пищевых полиуретановых лент и рам из нержавеющей стали. В пекарнях деликатные изделия, такие как невыпеченная выпечка, печенье или шоколад, должны перемещаться между печами, охлаждающими туннелями и упаковочными машинами, не изменяя шаг продукта и не вызывая физических повреждений. Плавное поворотное движение изогнутого ленточного конвейера сохраняет целостность продукта, одновременно увеличивая длину туннелей термического охлаждения в компактных помещениях предприятия.

Почему международные проектировщики предприятий настаивают на изготовлении изогнутых ленточных конвейеров по индивидуальному заказу для современных автоматизированных предприятий? Стандартные готовые конвейерные решения часто приводят к неудобной планировке пола с ненужными прямыми участками. Изогнутые конвейеры, спроектированные по индивидуальному заказу, точно вписываются в существующие чертежи объектов, устраняя узкие места, оптимизируя эффективность транспортировки и обеспечивая долгосрочную операционную прибыльность во всех глобальных цепочках поставок.

Заключение

Понимание того, как работает изогнутый ленточный конвейер, показывает, почему он является важной инвестицией в современное оборудование для обработки материалов. Решая кинематическую проблему разницы внутренних и внешних скоростей с помощью прецизионных конических роликов и направляющих механизмов отслеживания внешних кромок, изогнутые ленточные конвейеры обеспечивают плавное и непрерывное изменение направления. Включение этих систем устраняет опасные мертвые зоны при транспортировке, предотвращает смещение предметов, сохраняет целостность хрупкой упаковки и экономит до 40% площади предприятия. Независимо от того, работают ли они в высокоскоростных сортировочных центрах электронной коммерции, багажных терминалах в аэропортах или на предприятиях пищевой промышленности, изогнутые ленточные конвейеры оптимизируют рабочий процесс, увеличивают почасовую производительность и обеспечивают надежную основу для автоматизированной логистической инфраструктуры.
