Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-07-12 Происхождение:Работает
Изогнутый ленточный конвейер работает за счет использования конической геометрии роликов, механизмов направления с положительными краями и усиленных гибких лент для плавного перемещения материалов при угловых поворотах от 30 до 180 градусов без дезориентации продукта или потери отслеживания. Согласовывая внутреннюю и внешнюю линейные скорости посредством конических диаметров шкивов, изогнутый ленточный конвейер поддерживает равномерное натяжение ленты, точную центробежную стабильность и плавное механическое изменение скорости на сложных маршрутах погрузки-разгрузки материалов.
Раздел | Краткое содержание |
Основной механизм изогнутых конвейеров | Объясняет фундаментальные принципы машиностроения, геометрию конических роликов, расчет дифференциальной скорости ленты и радиальные силы, управляющие движением изогнутого ленточного конвейера. |
Материал ремня и адаптация конструкции | Анализируется структурная прочность ленты на разрыв, конструкция слоев, синтетические полимеры с высоким коэффициентом трения и требования к боковой гибкости, необходимые для непрерывной маршрутизации изогнутых ленточных конвейеров. |
Системы привода и передача мощности | Оценивает методологии конфигурации привода, сравнивая архитектуры центрального привода и тангенциального привода, а также регулирование скорости привода с регулируемой частотой для установок с изогнутыми ленточными конвейерами. |
Стабильность продукта и контроль отслеживания | Изучаются кинематические силы во время углового ускорения, методы смягчения центробежной силы, системы слежения за направляющими бортами и активные датчики слежения на изогнутом ленточном конвейере. |
Распространенные конфигурации изогнутых конвейеров | Подробно описаны структурные схемы, включая геометрию поворота на 45, 90 и 180 градусов, спиральные наклонные пути и модульную интеграцию с использованием изогнутого ленточного конвейера. |
Рекомендации по техническому обслуживанию и характер износа | Описаны графики технического обслуживания, дифференциальный анализ износа роликов, смазка краевых цепей и процедуры мониторинга износа для обеспечения долгосрочной надежности изогнутых ленточных конвейеров. |

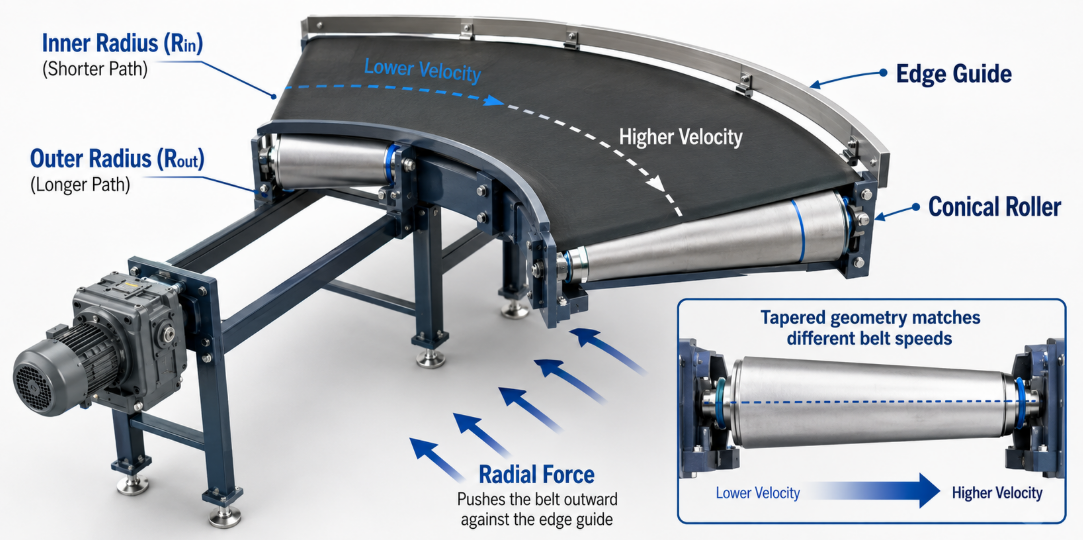

Основной механизм изогнутого ленточного конвейера основан на конической геометрии шкива, конических приводных роликах и силах радиального натяжения, обеспечивающих равномерное движение ленты по дуге без бокового смещения.
При обычной прямой ленточной транспортировке все точки по ширине ленты перемещаются с одинаковой линейной скоростью, поскольку приводные ролики сохраняют однородный цилиндрический профиль вдоль своих продольных осей. Однако, когда система ремней переходит по изогнутой траектории, внешний край ремня должен пройти значительно большее расстояние по дуге, чем внутренний край, за тот же самый период времени. Чтобы добиться постоянной эксплуатационной стабильности без серьезного коробления ленты, разрывов конструкции или бокового разрушения, в инженерной системе изогнутых ленточных конвейеров используются конические концевые шкивы и конические опорные ролики. Диаметр этих конических компонентов увеличивается пропорционально от внутреннего радиуса поворота к внешнему радиусу поворота, создавая градиент механической скорости, который идеально соответствует требуемому дифференциалу дугового расстояния по всей поверхности ремня.
Математически требуемая тангенциальная скорость вращения вдоль любого радиального сечения изогнутого ленточного конвейера прямо пропорциональна его радиусу от центра кривизны. Если внутренний радиус обозначен как Rin, а внешний радиус как Rout, отношение линейных скоростей Vout/Vin равно Rout/Rin. Благодаря точному проектированию конических приводных роликов с соответствующим углом конусности theta, где tan(theta) равен (Dout - Din) / (2 * W) (где D представляет собой диаметры роликов, а W представляет собой общую ширину ремня), поверхность ролика соответствует точному линейному движению каждой окружной линии вдоль слоя гибкого ремня. Такая коническая геометрия устраняет дифференциальное трение между подложкой ремня и поверхностями роликов, обеспечивая энергоэффективную передачу механической энергии и предотвращая преждевременную деградацию эластомера.
Помимо геометрии конических роликов, радиально-векторные силы играют доминирующую физическую роль в работе изогнутых ленточных конвейеров. Поскольку эластичный ремень натягивается под значительным осевым натяжением вокруг кривой, он создает естественную внутреннюю компоненту вектора радиальной силы, направленную к центру кривизны. Если оставить этот вектор без компенсации, ремень будет тянуться внутрь к внутреннему радиусу, разрушая систему. Чтобы противодействовать этой силе, в конструкциях высокопроизводительных изогнутых ленточных конвейеров используются внешние системы направляющих кромок, такие как цепные крепления кромок, направляющие колеса или прецизионные направляющие борта, движущиеся вдоль непрерывных внешних направляющих. Эти механические удерживающие системы поглощают внутренние радиальные силы натяжения, сохраняя форму конструкции, упругий профиль поверхности и позиционную целостность изогнутого ленточного конвейера во всех состояниях рабочей нагрузки.
Механический параметр | Механика внутреннего радиуса | Механика внешнего радиуса | Влияние системной интеграции |
Линейная скорость (м/с) | Более низкая скорость (пропорциональна Rin) | Более высокая скорость (пропорциональна Rout) | Требуются конические ролики для соответствия градиентам скорости. |
Диаметр шкива (мм) | Меньший конический диаметр | Больший конический диаметр | Устраняет поверхностное трение скольжения и напряжение сдвига слоев ремня. |
Радиальные векторные силы | Концентрированное внутреннее радиальное натяжение | Внешняя реакция через направляющие кромки | Требуются гусеницы с непрерывным отслеживанием кромок или узлы направляющих колес. |
Удлинение слоя ремня (%) | Минимальная растягивающая деформационная нагрузка | Максимальная продольная деформация растяжения | Требуется гибкость эластомерного или многослойного тканого каркаса. |
Адаптация материала ленты и конструкции изогнутого ленточного конвейера направлена на обеспечение высокой поперечной гибкости в сочетании с высокой прочностью на продольный разрыв для выдерживания асимметричных векторных нагрузок.
В стандартных плоских ленточных конвейерах используются жесткие многослойные тканевые каркасы, рассчитанные, прежде всего, на продольное растяжение и обеспечивающие минимальную боковую эластичность. Напротив, изогнутый ленточный конвейер требует специальных синтетических ленточных материалов, способных выдерживать непрерывную упругую деформацию в различных радиальных зонах. Внешний край изогнутого ленточного конвейера испытывает значительную деформацию продольного удлинения из-за большего радиуса дуги, тогда как внутренний край подвергается относительному сжатию. Следовательно, ременные ткани изготавливаются из специализированных структур переплетения, таких как мононити полиэфирной основы и гибкие полиамидные уточные нити или эластомерные соединения из вулканизированного полиуретана (ПУ) и поливинилхлорида (ПВХ), специально разработанные для многонаправленного поглощения напряжений.
Для безопасной передачи приводного крутящего момента и противодействия интенсивным радиальным тянущим силам конструкция кромки изогнутого ленточного конвейера является узкоспециализированной. Внешний периметр ленточного материала часто включает усиленные краевые полосы, герметичные гибкие втулки или специальные направляющие профили, приваренные непосредственно к нижней стороне или кромке. В тяжелых промышленных условиях профили цепей с внешними краями крепятся непосредственно к ремню с помощью гибких полиуретановых язычков или металлических креплений, преобразуя распределение натяжения от чистого поверхностного трения к положительному механическому приводу. Для высокоскоростной легкой транспортировки прецизионные герметичные шарикоподшипники, движущиеся по внешней направляющей из экструдированного алюминия, захватывают непрерывные направляющие борта, отформованные по периметру ленты. Подробные проектные характеристики и структурные параметры можно оценить в подробном техническом руководстве по изогнутому конвейеру..
Составы для поверхности верхнего покрытия тщательно разрабатываются в зависимости от физических характеристик транспортируемого продукта и факторов окружающей среды. Полиуретановые покрытия с высокими коэффициентами трения (от 0,4 до 0,7 по гладкому стальному или картонному дну) являются стандартными при транспортировке гладких коробок, упакованных пищевых продуктов или хрупких компонентов по крутым изогнутым углам наклона для предотвращения скольжения, вызванного центробежным ускорением. И наоборот, верхние покрытия с низким коэффициентом трения, изготовленные из тканей, пропитанных силиконом или ПТФЭ, используются там, где на изогнутой поверхности ленточного конвейера происходят операции накопления и слияния. Огнезащитные антистатические свойства, соответствующие стандартам ISO 284, также регулярно используются в лентах для обработки багажа в аэропортах и складской логистики, чтобы исключить опасность электростатических разрядов во время высокоскоростной обработки материалов.
Ремень композитного типа | Предел прочности (Н/мм) | Коэффициент поверхностного трения | Первичный сектор применения |
Монофиламентная ткань ПУ | от 12 до 25 Н/мм | 0,45 (высокое трение) | Легкая упаковка, пищевая промышленность, линии сортировки заказов. |
Многослойный ПВХ Промышленный | от 20 до 50 Н/мм | 0,35 (среднее трение) | Обработка посылок, логистические центры, почтовая рассылка. |
Цепной привод, усиленный синтетический | от 80 до 180 Н/мм | 0,55 (Поверхность для тяжелых условий эксплуатации) | Обработка багажа в аэропорту, транспортировка тяжелых сыпучих материалов. |
Модульная пластиковая гибкая кривая | от 35 до 90 Н/мм | От 0,20 до 0,30 (низкое трение) | Контейнерные линии, розлив напитков, фармацевтические заводы. |
Системы привода и передача мощности в изогнутом ленточном конвейере предназначены для обеспечения постоянного крутящего момента, компенсируя при этом разницу скоростей поперек ленты.
Для передачи мощности в изогнутом ленточном конвейере может использоваться либо центральный привод под рамой для двунаправленной гибкости, либо тангенциальный концевой привод на внешнем шкиве для максимизации эффективности и снижения нагрузки на ремень. Интеграция частотно-регулируемых приводов (VFD) обеспечивает контролируемое ускорение, смягчает скачки крутящего момента и синхронизирует скорость конвейера с соседним оборудованием для защиты хрупкой полезной нагрузки.
Конфигурация привода | Механическая эффективность | обратимость | Сложность обслуживания | Идеальная рабочая среда |
Центральный привод в сборе | от 78% до 85% | Полностью двусторонний | Выше (несколько шкивов) | Двунаправленные распределительные линии, ячейки с ограниченным пространством. |
Тангенциальный концевой привод | от 88% до 94% | Одно направление | Нижний (Прямой доступ к шкиву) | Высокоскоростная сортировка посылок, обработка багажа в аэропорту. |
Прямой привод, управляемый VFD | от 92% до 96% | Программируемый | Минимальный (несколько механических соединений) | Точное производство, транспортировка чувствительных предметов. |
Инженерный совет по оптимизации привода: При настройке приводов для установок с изогнутыми ленточными конвейерами, работающими со скоростью выше 2,0 м/с, всегда рассчитывайте необходимую мощность двигателя, используя максимальный динамический коэффициент трения на направляющей направляющей внешнего края, а не только номинальное трение ленты о станину. Сопротивление радиальной нагрузки на направляющие подшипники может составлять до 35 % от общего сопротивления привода системы в условиях полной полезной нагрузки продукта.
Стабильность продукта и контроль отслеживания на изогнутом ленточном конвейере достигаются за счет управления центробежной инерцией при сохранении механического выравнивания края ленты с помощью систем непрерывного отслеживания.
Центробежную силу, действующую на вращающиеся предметы, можно уменьшить, используя верхние крышки с высоким коэффициентом трения, более широкие радиусы поворота или конструкцию рамы с наклоном, чтобы предотвратить смещение продукта. Чтобы обеспечить точное рабочее выравнивание, встроенные датчики слежения постоянно контролируют положение ремня и подают сигнал автоматическим контроллерам, чтобы исправить смещение до того, как произойдет механическое повреждение.
Технология отслеживания | Механизм обнаружения | Режим ответа | Снижение основного риска |
Механические концевые выключатели | Физический контакт края рычага | Триггер аварийной остановки | Предотвращает катастрофическое застревание рамы ремня. |
Инфракрасная фотоматрица для глаз | Прерывание оптического луча | Предупреждение ПЛК и автоматическая настройка | Контролирует постепенное смещение и износ кромки. |
Лазерные профилометры | Бесконтактное измерение расстояния | Динамическое управление приводом с замкнутым контуром | Обеспечивает непрерывное высокоточное позиционирование. |
Индуктивные датчики приближения | Металлическое распознавание вкладки | Обратная связь по скорости цепи и выравниванию | Контролирует системы криволинейных ремней с цепным приводом. |
Обычные изогнутые конфигурации конвейеров включают горизонтальные повороты на 45, 90 и 180 градусов, а также геометрию вертикального спирального наклона и наклона, адаптированную к планировке предприятия.
Планировки промышленных объектов накладывают разнообразные пространственные ограничения и требования к маршрутизации, что требует адаптируемых вариантов геометрии изогнутых ленточных конвейеров. Конструктивное проектирование кривой определяется тремя основными геометрическими метриками: углом поворота тета (выраженным в градусах), внутренним радиусом Rin (измеренным от центральной точки кривизны до внутреннего края ленты) и эффективной полезной шириной ленты W. Изменяя эти три геометрические метрики, изогнутый ленточный конвейер можно легко интегрировать практически в любой поток погрузочно-разгрузочных работ, перемещаясь вокруг несущих колонн здания, перекрывая зазоры по высоте или выполняя полный разворот в направлении поворота.
Стандартная геометрия горизонтального поворота включает в себя:
Конвейер с изгибом под углом 45 градусов: предназначен в первую очередь для плавного смещения направления, слияния линий и обхода локализованных заводских препятствий. Эта конфигурация создает минимальное центробежное ускорение, что делает ее идеальной для высокоскоростной фрезеровки, когда необходимо сохранить ориентацию продукта с минимальным напряжением на кромке направляющей.
Изогнутый на 90 градусов конвейер: наиболее широко используемая конфигурация в складской логистике, упаковочных цехах и распределительных центрах. Это позволяет линиям транспортировки материалов выполнять изменения направления под прямым углом вдоль стен объекта или между обрабатывающими цехами без необходимости использования выдвижных передаточных устройств с приводом от электропривода или толкателей поперечных конвейеров.
Изогнутый на 180 градусов конвейер: часто называемый поворотным конвейером. Эта конфигурация полностью меняет направление потока материала, занимая при этом компактную площадь. Он широко используется в охлаждающих туннелях, многопроходных контурах термической сушки, камерах производственных контуров и линиях рециркуляции багажного контура, где пространственная эффективность имеет решающее значение.
Спиральный наклонный наклонный конвейер Изогнутый конвейер: сочетает кривизну горизонтальной дуги с непрерывным изменением угла наклона по вертикали. За счет намотки изогнутого ленточного конвейера по спиральной схеме вертикальная транспортировка на большую высоту достигается при исключительно небольшой занимаемой площади, заменяя длинные линейные наклонные конвейеры.
Тип конфигурации | Стандартный диапазон углов | Типичный внутренний радиус | Первичная операционная выгода |
Горизонтальная кривая 45 градусов | от 30 до 60 градусов | от 500 мм до 1500 мм | Минимальная потеря скорости, плавное и плавное изменение направления. |
Кривая под прямым углом 90 градусов | 90 градусов точно | от 600 мм до 2000 мм | Стандартная угловая трассировка, плавные переходы линий. |
Кривая разворота на 180 градусов | 180 градусов точно | от 800 мм до 2500 мм | Максимальная пространственная компактная эффективность, реверс потока. |
Винтовая спиральная кривая | От 360 до 1440 градусов плюс | от 1000 мм до 3000 мм | Изменение высоты по вертикали в пределах компактной площади. |
Рекомендации по техническому обслуживанию и характер износа ствола изогнутого ленточного конвейера из-за асимметричных векторных сил, требующие специализированного осмотра роликов, смазки краевой цепи и протоколов отслеживания износа ремня.
Дифференциальный износ естественным образом возникает на конических роликах из-за более высокой скорости и нагрузки на наружный диаметр, что требует регулярных измерений суппорта и технического обслуживания запаздывания. Внешние края ремня требуют постоянного контроля на предмет разрывов или повреждений втулки, а регулярная смазка направляющих цепей, подшипников и станин ползуна необходима для предотвращения фрикционного износа и обеспечения надежной работы системы. Обзор подробных инструкций по эксплуатации, содержащихся в руководстве по эксплуатации изогнутого конвейера, обеспечивает основные базовые процедуры для групп технического обслуживания.
Цель обслуживания | Частота проверок | Основной индикатор износа | Корректирующие действия по техническому обслуживанию |
Конические приводные ролики | Каждые 1000 часов работы | Износ наружного диаметра и задиры на поверхности | Замените поверхность ролика или замените изношенный конический барабан. |
Направляющая цепь по внешнему краю / бортик | Каждые 250 часов работы | Удлинение шага цепи и ослабление втулки | Отрегулируйте натяжение цепи, замените поврежденные краевые штифты. |
Радиальные направляющие подшипники | Каждые 500 часов работы | Вращательный люфт, шум, повышенная температура | Немедленно замените закрытые прецизионные подшипники. |
Сдвижная платформа из сверхвысокомолекулярного полиэтилена (UHMW-PE) | Каждые 2000 часов работы | Глубокие продольные канавки и износ причала | Отремонтируйте или замените износные планки ползуна из сверхвысокомолекулярного материала. |
Совет по техническому обслуживанию для обеспечения долгосрочной надежности: никогда не пытайтесь исправить смещение ленты на изогнутом ленточном конвейере путем чрезмерной затяжки только внутренних натяжных болтов. Увеличение натяжения внутреннего радиуса увеличивает направленный внутрь вектор радиальной силы, ускоряя износ внешней направляющей и вызывая серьезное искажение края ремня. Всегда балансируйте настройки натяжения как внутренней, так и внешней натяжной рамы в соответствии со спецификациями крутящего момента производителя.
Эксплуатационный успех изогнутого ленточного конвейера зависит от гармоничной интеграции конической механики, специализированного материаловедения и точного управления радиальным отслеживанием. Благодаря использованию конических приводных роликов, которые создают одинаковые линейные градиенты скорости по внутреннему и внешнему радиусам, эти усовершенствованные системы устраняют дифференциальное поверхностное трение, обеспечивая плавную транспортировку материала по сложным угловым траекториям. От надежных конфигураций привода и усовершенствованной синхронизации скорости VFD до активных датчиков отслеживания ленты и протоколов защитного обслуживания — каждый инженерный аспект современного изогнутого ленточного конвейера оптимизирован для обеспечения эксплуатационной эффективности, низкого уровня шума и максимального срока службы. Поскольку требования к автоматизированной обработке материалов продолжают расти в плане пропускной способности и пространственной сложности, освоение структурной механики и принципов проектирования изогнутых ленточных конвейеров остается важным для оптимизации глобальных архитектур промышленных маршрутов.
