Как работают изогнутые конвейерные ленты?

Изогнутые конвейерные ленты и модульные изогнутые системы работают за счет использования конических роликов, специальной конической геометрии и механизмов радиального удержания для поддержания одинаковой линейной скорости по всей ширине кривой, предотвращая смещение и скольжение продукта. Управляя внешним радиусом с пропорционально большей скоростью, чем внутренним, эти системы гарантируют, что материалы плавно проходят изгибы, сохраняя при этом свою точную ориентацию.

В этом всеобъемлющем техническом руководстве подробно описаны точная механика, структурное проектирование и стратегические критерии выбора, которые определяют промышленные решения для транспортировки изогнутых материалов. От основных принципов кинематики до конкретных приложений B2B — мы рассмотрим, как эти системы устраняют узкие места производства и повышают рентабельность инвестиций в оборудование. В следующих разделах представлен полный обзор технологий, передовых методов обслуживания и стратегий интеграции, необходимых для современных промышленных операций.

План контента и сводка разделов

Основные принципы работы изогнутых систем погрузочно-разгрузочных работ

Изогнутые системы погрузочно-разгрузочных работ обеспечивают точный дифференциальный градиент скорости по транспортной поверхности, используя конические компоненты, обеспечивающие движение внешнего края быстрее, чем внутреннего. Эта точная калибровка противодействует центробежным силам и предотвращает смещение ориентации упаковки.

Чтобы понять механику, необходимо изучить основы физики кинематики вращения. Когда объект движется по изогнутой траектории, расстояние, пройденное внешним краем, значительно больше, чем расстояние, пройденное внутренним краем за тот же прирост времени. Если бы в конвейере использовались стандартные цилиндрические ролики на протяжении всего изгиба на девяносто градусов, каждая точка ролика пыталась бы вращаться с одинаковой линейной скоростью поверхности. Это неизбежно приведет к отставанию продукции по внешнему радиусу, что приведет к сильному скручиванию, истиранию материала и частым застреваниям системы.

Чтобы решить эту физическую проблему, в инженерных проектах используются специализированные конические ролики. В настоящем изогнутом роликовом конвейере используются конические ролики, диаметр которых постепенно увеличивается от внутреннего радиуса к внешнему радиусу. Поскольку внешний диаметр больше, линейная скорость его поверхности пропорционально выше для любой заданной частоты вращения. Эта точная геометрическая пропорция гарантирует, что все точки по ширине линии завершат поворот идеально синхронно.

Кроме того, механизмы радиального удержания используются для борьбы с естественной тенденцией движущейся поверхности или продукта соскальзывать наружу по инерции. В вариантах с ременным приводом по периметру рамы с большим радиусом проходит ряд направляющих роликов, направляющих профилей или прочных цепных навесных устройств. Эти компоненты отслеживания фиксируют гибкую среду на ее структурной траектории, поглощая боковые силы, создаваемые тяжелыми полезными нагрузками, когда они проходят через изменения направления на сорок пять градусов, девяносто градусов или сто восемьдесят градусов.

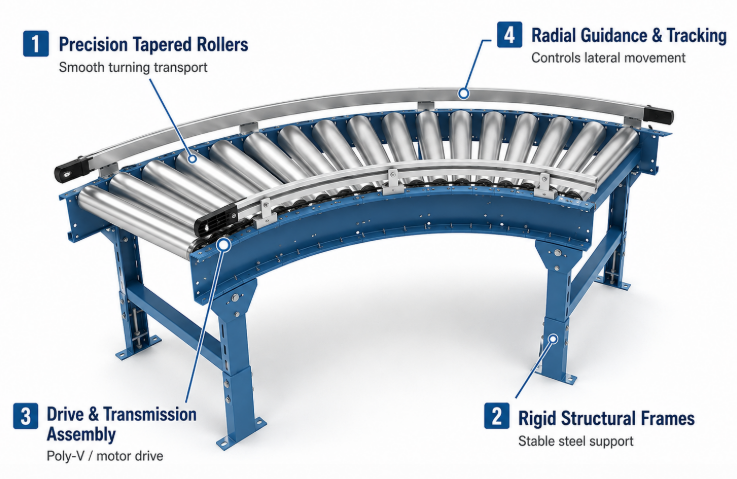

Ключевые конструктивные компоненты изогнутого роликового конвейера

Структурная целостность и эксплуатационная эффективность сверхмощного изогнутого роликового конвейера зависят от сети инженерных компонентов, включая прецизионные конические ролики, жесткую радиусную раму и специализированные конфигурации привода. Каждая деталь должна быть обработана с точными допусками, чтобы выдерживать постоянные боковые и осевые нагрузки.

1. Прецизионные конические ролики

Конические ролики являются основной точкой контакта при транспортировке материала. Изготовленные из высококачественной углеродистой стали, нержавеющей стали или ударостойких полимеров, их точный угол конусности должен соответствовать истинной центральной точке радиуса поворота. Эти ролики оснащены шарикоподшипниками с прецизионной шлифовкой, которые выдерживают как радиальные нагрузки от веса продукта, так и осевые осевые нагрузки, возникающие при повороте.

2. Жесткие структурные каркасы

Внешняя и внутренняя боковые рамы образуют структурную основу изогнутого узла. Обычно эти рамы изготавливаются из конструкционной стали, вырезанной с помощью лазера на станке с ЧПУ, или из толстого экструдированного алюминия. Эти рамы должны противостоять скручивающим силам. Внутренняя рама короче и имеет более узкие радиусы, а внешняя рама включает в себя монтажные кронштейны для приводного механизма и защитные ограждения.

3. Специализированные приводные и трансмиссионные агрегаты.

Для питания изогнутой системы требуются специальные приводные механизмы. Стандартные опции включают сверхмощные прецизионные роликовые цепи, работающие в специальных износостойких полосах из сверхвысокомолекулярного полимера, или линейные валы с высоким крутящим моментом, соединенные гибкими уплотнительными кольцами. Для промышленных нужд с высокой производительностью выбор изогнутого роликового конвейера премиум-класса, оснащенного моторизованными роликами с прямым приводом, обеспечивает оптимальную передачу крутящего момента без механических потерь.

4. Системы радиального наведения и слежения

Чтобы предотвратить смещение конвейерной ленты или цепи вбок под нагрузкой, устанавливаются прочные радиальные направляющие системы. Для этого используются сверхмощные направляющие подшипники, установленные вертикально вдоль внешнего края ленты, которые катятся по обработанной стальной кромке. В модульных пластиковых цепях литые выступы на нижней стороне звеньев цепи фиксируются непосредственно в соответствующих направляющих на конвейерной платформе.

Основные типы изогнутых конвейеров и их промышленное применение

Промышленные предприятия используют несколько различных типов изогнутых систем погрузочно-разгрузочных работ, классифицированных по транспортному средству, включая настоящие изогнутые ленты, модульные пластиковые цепи и системы приводных роликов, чтобы соответствовать конкретным производственным условиям. Выбор правильного типа напрямую зависит от веса, геометрии и характеристик поверхности перемещаемого материала.

Изгибы тканевых и синтетических ремней

В изгибах тканевых ремней используется непрерывный лист армированного синтетического материала, разрезанный по дуге. Эти системы обеспечивают очень стабильную и гладкую поверхность, идеально подходящую для перевозки небольших предметов, хрупкой электроники или нестандартного багажа. Поскольку вся поверхность движется равномерно, это предотвращает попадание мелких деталей в зазоры, что делает их популярными в центрах обработки багажа в аэропортах и ​​​​сортировочных центрах электронной коммерции.

Модульные пластиковые цепные кривые

Модульные изгибы, состоящие из взаимосвязанных пластиковых сегментов, обеспечивают превосходную механическую прочность и дренаж жидкости. Кирпичная укладка модулей обеспечивает высокую прочность на разрыв, что позволяет использовать длинные и сложные конвейерные пути с несколькими прямыми и кривыми участками, приводимыми в движение одним двигателем. Эти системы высоко ценятся в пищевой промышленности, розливе напитков и фармацевтической промышленности благодаря их простой в очистке конструкции.

Системы с изогнутыми роликами

Для тяжелого производства и складирования предпочтительным решением является конфигурация с приводными роликами. Эти системы, приводимые в движение цепями, поликлиновыми ремнями или линейными валами, превосходно справляются с перемещением тяжелых картонных коробок, тотализаторов и промышленных поддонов. Они обеспечивают накопление при нулевом давлении, что означает, что продукты можно останавливать на кривой, чтобы контролировать поток в линии, не останавливая приводной двигатель, предотвращая столкновения продуктов.

Критические критерии отбора для закупок и инжиниринга B2B

Приобретение токарной системы промышленного уровня требует тщательной оценки ключевых инженерных параметров, включая внутренний радиус, степень поворота, общую грузоподъемность и условия окружающей среды. Неправильный расчет этих значений может привести к ускоренному износу компонентов, повреждению изделия или отказу двигателя.

Во-первых, инженеры должны определить точные требования к компоновке, в частности степень поворота (обычно сорок пять, девяносто или сто восемьдесят градусов) и внутренний радиус. Внутренний радиус должен быть достаточно большим, чтобы позволить самому длинному продукту с ручкой пройти, не задевая его углами ограждения. Внешний радиус определяется путем прибавления ширины конвейера непосредственно к внутреннему радиусу, что определяет точную площадь, необходимую на полу предприятия.

Во-вторых, необходимо тщательно рассчитать общий вес и распределение полезной нагрузки продукта. Для тяжелых промышленных операций выбор надежного изогнутого роликового конвейера с усиленными поперечинами гарантирует, что система сможет выдерживать тяжелые нагрузки без провисания рамы. Инженеры также должны рассчитать максимальную нагрузку на ролик, чтобы убедиться, что прецизионные подшипники могут выдерживать комбинированные радиальные и осевые напряжения во время непрерывной работы.

В-третьих, факторы операционной среды играют важную роль в выборе материала. На предприятиях, связанных с химической обработкой, производством продуктов питания или с высокой влажностью, должны использоваться каркасы из нержавеющей стали и компоненты из устойчивых к коррозии полимеров. И наоборот, в стандартных сухих распределительных узлах могут использоваться конструкции из углеродистой стали с порошковым покрытием. Специалисты по системной интеграции также должны обеспечить соответствие систем управления существующим прямым линиям, включая частотно-регулируемые приводы (ЧРП) для точной синхронизации скоростей между отдельными секциями конвейера.

Рекомендации по установке, обслуживанию и устранению неполадок

Поддержание максимальной эффективности на криволинейных линиях погрузочно-разгрузочных работ требует точного начального выравнивания рамы, систематической регулировки хода ленты и регулярной смазки подшипников, подвергающихся высоким нагрузкам. Пренебрежение этими основными этапами технического обслуживания может привести к неравномерному износу ремня, чрезмерной нагрузке двигателя и неожиданному простою системы.

Шаг 1: Точное выравнивание и выравнивание конструкции

Во время установки технические специалисты должны использовать точные лазерные инструменты для выравнивания, чтобы обеспечить идеальное выравнивание внутренней и внешней рамы в обеих плоскостях. Если одна сторона кривой ниже другой, сила тяжести усилит центробежные силы, притягивая транспортную среду или продукты к нижней стороне. Такое неравномерное распределение веса приводит к преждевременному износу направляющих и ведущих звездочек.

Шаг 2: Внедрение графиков профилактической смазки

Поскольку системы точения создают более высокую осевую нагрузку, чем системы прямых линий, подшипники конических роликов подвергаются постоянной нагрузке. Бригады технического обслуживания должны установить строгий график смазки, используя при необходимости высоковязкие литиевые комплексные смазки для тяжелых стальных роликов или пищевые смазочные материалы. Прецизионные подшипники с уплотнениями следует регулярно проверять с помощью термографических камер, чтобы обнаружить перегрев до того, как подшипник заклинит.

Шаг 3. Регулярное отслеживание ремня и регулировка натяжения.

На поворотах тканевых лент проверка системы слежения является важнейшей рутинной задачей. Краевые направляющие ролики или направляющие профили необходимо проверять на предмет износа и налипания материала. Если ремень начинает подниматься за внешнюю раму, натяжные болты на внутреннем и внешнем шкивах необходимо регулировать с небольшим шагом. В системах с роликовым приводом проверка натяжения соединительных поликлиновых ремней или приводных цепей предотвращает проскальзывание и сохраняет передачу крутящего момента.

Примечание по промышленному техническому обслуживанию: Всегда проверяйте наличие следов износа на внутреннем радиусе рамы. Чрезмерный износ в этой области обычно указывает на слишком сильное натяжение ремня, которое тянет весь узел внутрь к направляющим конструкции.

Стратегическое резюме интеграции кривых

Интеграция высокопроизводительного изогнутого роликового конвейера в существующую систему обработки материалов B2B обеспечивает значительные преимущества для управления пространством предприятия и производительности. За счет применения конической геометрии роликов и механики дифференциальной скорости эти системы устраняют распространенные узкие места, возникающие при перемещении товаров по углам.

Инвестиции в высококачественные компоненты, точный расчет радиусов поворота и соблюдение строгого режима профилактического обслуживания обеспечивают долгосрочную эксплуатационную надежность. Для автоматизированных распределительных центров или производственных сборочных линий выбор инженерного изогнутого решения является проверенным шагом на пути к построению высокоэффективного и непрерывного логистического конвейера.

Часто задаваемые вопросы

Как предотвратить скольжение продукции на изогнутом конвейере?

Проскальзывание продукта в первую очередь предотвращается за счет использования прецизионных конических роликов, которые поддерживают постоянный градиент скорости по ширине конвейера. Кроме того, выбор материалов поверхности с высоким коэффициентом трения, таких как ролики с резиновым покрытием или текстурированные ремни с высоким сцеплением, гарантирует, что продукты будут надежно оставаться на месте во время высокоскоростных переходов.

Может ли изогнутый конвейер приводиться в движение тем же двигателем, что и прямой?

Да, модульные кривые пластиковых цепей часто можно интегрировать в длинные прямые участки, приводимые в движение одним двигателем, при условии, что расчет общего натяжения цепи остается в безопасных пределах. Однако для тяжелых условий эксплуатации или сложных схем использование специального независимого двигателя для секции изогнутого роликового конвейера позволяет лучше настроить скорость и снизить механическую нагрузку.

Каков минимальный радиус промышленной кривой?

Минимальный радиус сильно зависит от типа конвейера и размеров продукта. Кривые тканевых лент могут достигать узких внутренних радиусов до 300 мм, в то время как кривые приводных роликов для тяжелых условий эксплуатации обычно требуют большего радиуса для безопасного размещения конических роликов и тяжелых полезных нагрузок.
