В современном мире погрузочно-разгрузочных работ и логистики эффективность предприятия часто измеряется его способностью максимизировать занимаемую площадь и поддерживать бесперебойный поток продукции. Изогнутый конвейер стал краеугольным камнем для достижения этих целей, предоставляя сложное решение для изменения направления движения товаров без нарушения производственного ритма. Независимо от того, имеет ли предприятие дело с деликатными продуктами питания, тяжелыми автомобильными запчастями или высокоскоростной упаковкой для электронной коммерции, интеграция изогнутой конвейерной системы гарантирует, что путь от сырья до готовой продукции будет максимально упрощен.
Изогнутый конвейер — это важная механическая система, предназначенная для транспортировки предметов вокруг углов, препятствий или через ограниченное пространство путем изменения направления потока материала, обычно на углы 45, 90 или 180 градусов, сохраняя при этом ориентацию и стабильность продукта. Эти системы, в том числе изогнутый ленточный конвейер и изогнутый роликовый конвейер, используются в различных отраслях промышленности, таких как пищевая промышленность, фармацевтическая упаковка и тяжелое производство, для оптимизации планировки предприятий и повышения эффективности пропускной способности.
Понимание нюансов различных технологий перенаправления жизненно важно для любого менеджера проекта или инженера объекта, стремящегося улучшить свои возможности автоматизации. В то время как стандартный прямой конвейер перемещает товары из точки А в точку Б, изогнутый конвейер управляет сложной геометрией современного склада или завода. В этой статье представлено углубленное исследование различных типов доступных изогнутых систем, их конкретных механических преимуществ и того, как их можно адаптировать для удовлетворения строгих требований мировых промышленных стандартов.
В следующих разделах мы рассмотрим технические характеристики и преимущества применения четырех основных типов направленных конвейеров. Сравнивая компактные угловые конструкции, роликовые системы для тяжелых условий эксплуатации и модульные пластиковые варианты, вы получите информацию, необходимую для выбора идеального оборудования для ваших конкретных эксплуатационных потребностей.
Компактный ленточный конвейер с изогнутыми углами
Роликовые конвейеры
Пластиковые модульные изогнутые ленточные конвейеры
Гибкие цепные конвейеры с плоским верхом

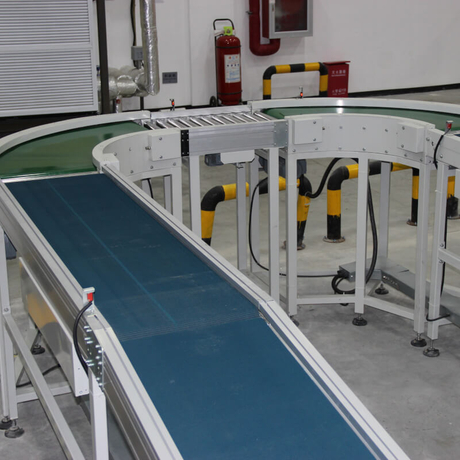

Компактный угловой ленточный конвейер с изогнутой лентой представляет собой высокоточное инженерное решение, предназначенное для облегчения поворотов с малым радиусом в средах, где площадь помещения ограничена, с использованием специализированной системы конических шкивов, гарантирующей, что изогнутый ленточный конвейер сохраняет постоянное натяжение и отслеживание на протяжении всего поворота.
На многих производственных предприятиях с высокой плотностью размещения просто не существует такой роскоши, как большой радиус поворота. Компактный ленточный конвейер с изогнутыми углами решает эту проблему за счет использования системы конического привода. В отличие от стандартных конвейеров, где лента может сбиваться или соскальзывать наружу во время поворота, в этих компактных агрегатах используется лента, внешний радиус которой часто шире, чем внутренний. Эта геометрия в сочетании с прецизионно обработанными роликами позволяет изогнутому конвейеру поддерживать поток «истинного движения», то есть продукт остается в своем точном относительном положении на ленте, не вращаясь и не смещаясь.
С технической точки зрения конструкция этих систем ориентирована на минимизацию занимаемой площади при максимальной надежности. Внутренний радиус компактного изогнутого ленточного конвейера может быть значительно меньше, чем у традиционных моделей, что часто позволяет совершать повороты на 90 градусов в пространствах, которые в противном случае потребовали бы сложных и дорогостоящих перемещений под прямым углом. Это делает их особенно популярными в электронной промышленности и на прецизионных сборочных линиях, где небольшие компоненты необходимо перенаправлять без резких движений, которые могут привести к повреждению или смещению.
Техническое обслуживание и долговечность также являются ключевыми факторами при детальном проектировании этих компактных устройств. Поскольку во время поворота ремень подвергается разным скоростям по всей ширине, для предотвращения преждевременного износа используются высококачественные материалы. Большинство систем оснащены усиленными краями и направляющими с положительным направляющим, чтобы гарантировать, что изогнутый ленточный конвейер не «поднимется» по боковым направляющим под нагрузкой. Интегрируя эти системы, предприятия могут обеспечить непрерывный поток в обход несущих колонн или другого оборудования, эффективно восстанавливая потерянные квадратные метры.
| Особенность | Детали спецификации |
| Общие углы | 45, 90 и 180 градусов |
| Грузоподъемность | Легкие и средние нагрузки (до 50 кг/м) |
| Типичный материал ремня | Ткань из ПВХ, ПУ или силикона |
| Ключевое преимущество | Минимальный внутренний радиус для компактной планировки |
В роликовом криволинейном конвейере используется ряд конических или цилиндрических роликов, расположенных радиально, для перемещения тяжелых или громоздких предметов по кривой, часто служащих надежным решением для изогнутых роликовых конвейеров для поддонов, контейнеров и больших коробок в распределительных центрах.
Механический принцип изогнутого роликового конвейера основан на уменьшении трения и управлении центробежной силой. В системах гравитационной подачи ролики часто устанавливаются под небольшим наклоном, что позволяет весу продукта перемещать его через поворот. Однако в большинстве промышленных применений предпочтительным является приводной В них используется либо цепной привод, либо плоский ременной привод под роликами, либо отдельные моторизованные ролики (MDR), чтобы гарантировать поддержание постоянной скорости продукта при прохождении поворота. изогнутый роликовый конвейер .
Одним из наиболее важных аспектов изогнутого роликового конвейера является использование конических роликов. На повороте внешний край конвейера проходит большее расстояние, чем внутренний. Если бы использовались прямые цилиндрические ролики, продукт, естественно, пытался бы двигаться к внешней направляющей, вызывая трение и возможные заедания. Конические ролики решают эту проблему, поскольку имеют больший внешний диаметр, чем внутренний, что естественным образом компенсирует разницу в скорости и удерживает упаковку по центру. Это делает изогнутый роликовый конвейер золотым стандартом для тяжелой логистики и обработки багажа в аэропортах.
Кроме того, универсальность изогнутого роликового конвейера позволяет интегрировать его в сложные системы «зонного контроля». Используя датчики вдоль кривой, конвейер может накапливать продукты или регулировать поток, чтобы предотвратить столкновения. Этот уровень контроля необходим в центрах выполнения заказов электронной коммерции с большим объемом заказов, где тысячи упаковок разного размера и веса должны каждый час перемещаться по лабиринту поворотов. Прочная конструкция этих систем гарантирует, что они смогут выдерживать сильные удары и постоянную вибрацию, связанные с круглосуточной работой.
Пластиковые модульные изогнутые ленточные конвейеры состоят из взаимосвязанных пластиковых сегментов, которые обеспечивают высокопрочную поверхность изогнутого ленточного конвейера пищевого качества, способную обрабатывать как прямые, так и изогнутые пути за один непрерывный проход.
Появление модульных пластиковых лент произвело революцию в индустрии изогнутых конвейеров , объединив гибкость тканевых лент с долговечностью твердых пластмасс. Эти системы состоят из отдельных модулей, соединенных между собой шарнирными штифтами. Такая конструкция позволяет изогнутому ленточному конвейеру проходить боковые повороты, сохраняя при этом невероятную прочность на растяжение. Поскольку лента приводится в движение звездочками, а не фрикционными шкивами, риск проскальзывания ленты отсутствует, даже когда изогнутый конвейер перевозит тяжелые грузы или работает во влажной и маслянистой среде, часто встречающейся в пищевой промышленности.
С точки зрения гигиены и технического обслуживания модульный изогнутый ленточный конвейер не имеет себе равных. Пластиковые материалы (такие как полипропилен, полиэтилен или ацеталь) устойчивы ко многим химическим веществам и легко поддаются дезинфекции. Если часть ремня повреждена, необходимо заменить только затронутые модули, а не весь ремень. Это значительно сокращает время простоя и общую стоимость владения. Открытая решетчатая структура многих модульных лент также обеспечивает циркуляцию воздуха или дренаж, что делает этот конкретный тип изогнутого конвейера идеальным для охлаждения хлеба или мытья овощей во время транспортировки.
При проектировании системы с модульным изогнутым ленточным конвейером инженеры часто учитывают коэффициент смятия ленты. Это относится к тому, насколько сильно модули могут сжиматься на внутренней стороне витка. Современные высокопроизводительные модули позволяют создавать чрезвычайно малые радиусы поворотов, что помогает создавать компактные S-образные изгибы или спиральные лифты. Способность одного изогнутого конвейера перемещаться как по горизонтали, так и по вертикали при повороте делает модульные пластиковые ленты универсальным выбором для сложных, многоуровневых производственных сред.
Позитивный привод: отсутствие проскальзывания даже при тяжелых нагрузках.
Долговечность: Высокая устойчивость к ударам и истиранию.
Техническое обслуживание: Быстрая замена отдельных звеньев.
Гигиена: одобренные FDA/USDA материалы для контакта с пищевыми продуктами.
В гибких цепных конвейерах с плоским верхом используется узкая высокопрочная цепь из пластика или нержавеющей стали, образующая изогнутый конвейер, способный проходить крутые горизонтальные и вертикальные повороты, часто используемые на линиях розлива, консервирования и фармацевтики.
Цепной изогнутый конвейер с плоской вершиной – это специалист в мире упаковки. Он состоит из ряда планок или «верхних пластин», прикрепленных к основанию роликовой цепи. Такая конструкция позволяет конвейеру быть невероятно узким, сохраняя при этом возможность проходить через сложные производственные условия. В отличие от широкого изогнутого ленточного конвейера , цепь с плоской вершиной предназначена для транспортировки продукции поштучно. Это лучший выбор для перемещения бутылок, банок и небольших контейнеров, где стабильность имеет первостепенное значение, а занимаемая площадь должна быть минимальной.
Инженерная красота изогнутого конвейера с плоской вершиной заключается в его способности выдерживать высокоскоростные переходы. Поскольку цепь движется по точной направляющей, она может поддерживать высокую скорость при повороте на 90 градусов без опрокидывания продукта. Это критически важно в индустрии напитков, где линии розлива могут работать со скоростью, превышающей 1000 единиц в минуту. Поверхность цепи с низким коэффициентом трения также обеспечивает накопление «обратного давления», при котором цепь продолжает двигаться под продуктами, если линия останавливается ниже по потоку, предотвращая повреждение товаров.
Помимо простых горизонтальных поворотов, эти гибкие системы также могут включать в себя вертикальные уклоны и спуски в один и тот же маршрут. Возможность трехмерного движения означает, что один изогнутый конвейер может доставлять продукт от наполнителя на уровне пола до этикетировочной машины, установленной на потолке. Гусеницы могут быть изготовлены из самосмазывающегося пластика или нержавеющей стали, в зависимости от того, сухая окружающая среда или требуется интенсивная промывка. Для отраслей, требующих максимальной точности и минимальных потерь продукта, версия изогнутого конвейера с плоской вершиной цепи является незаменимым активом.
Выбор изогнутого конвейера является важным решением, которое влияет на производительность, безопасность и масштабируемость промышленного предприятия. От компактной конструкции изогнутого ленточного конвейера до высокой надежности изогнутого роликового конвейера — каждая система предлагает особые преимущества, адаптированные к различным типам продуктов и условиям окружающей среды. Модульные пластиковые и цепные системы с плоским верхом еще больше расширяют эти возможности, обеспечивая гигиенические и высокоскоростные возможности для специализированных отраслей, таких как пищевая и фармацевтическая промышленность.
Понимая технические требования, такие как радиус поворота, грузоподъемность и отслеживание ленты, менеджеры объектов могут реализовать стратегию изогнутого конвейера , которая устраняет узкие места и оптимизирует поток. Поскольку автоматизация продолжает развиваться, эти системы направления будут оставаться жизненно важными в поисках идеально эффективного производственного цеха.
